Hughes 9203 BGAN Patrol (MPT) standartinis rinkinys: pažangus mobiliojo ryšio sprendimas

Hughes 9203 BGAN Patrol yra kompaktiškas ir lengvas judančios komunikacijos terminalas, sukurtas užtikrinti, kad išsisklaidę kariai nuolat būtų prijungti prie situacinio sąmoningumo vaizdo per mūšio valdymo sistemą (BMS).

Nenutrūkstamas palydovinis ryšys

Šis terminalas lengvai prisijungia prie palydovinio tinklo be vartotojo įsikišimo, sklandžiai integruojasi su esamomis ryšio sistemomis ir baterijomis. Naudotojams nebereikia statyti stacionarių terminalų, taip žymiai sumažinant pažeidžiamumą lauke.

Ryšys už matomumo ribų (BLOS)

BGAN Patrol plečia matomumo linijos (LOS) IP tinklus nepriklausomai nuo antžeminių tinklų, suteikdamas ryšį už matomumo ribų (BLOS). Jis palaiko standartinius fono IP ryšius iki 100 kbps per Ethernet arba integruotą kelių naudotojų Wi-Fi, leidžiantį prisijungti keliems vietiniams įrenginiams.

Veiklos pranašumai

Galutinio naudotojo įrenginiai, tokie kaip Android taktinių sprendimų įrenginiai, gali prisijungti prie BGAN Patrol terminalo ir pateikti svarbius duomenis veiklos pranašumui užtikrinti. Tipinės taikymo sritys:

• Mūšio valdymo sistemų (BMS), tokių kaip TAK ir SitaWare, įgalinimas
• Mobiliojo ad hoc tinklo (MANET) ir BLOS radijo tinklų sujungimas
• Blue Force Tracking (BFT) – realaus laiko sąjungininkų pajėgų žemėlapio sudarymas
• Tikslių atstumo duomenų snaiperiams, artilerijai ir oro paramai pateikimas naudojant lazerinius atstumo matuoklius
• Situacinio sąmoningumo duomenų surinkimas ir gavimas koordinacijai pagerinti
• Evakuacijos dėl sužeidimų (MedEvac) prašymų pateikimas

Savybės

Pagrindinės savybės

• Patvarus ir atsparus – IP65 klasė
• Judančios komunikacijos (COTM) galimybė
• Integruotas Wi-Fi keliems naudotojams
• Pažangi integruota naudotojo sąsaja (IUI)
• Automatinis konteksto aktyvavimas (ACA)
• Palaikomas išplėstas L-juostos (XL-Band) dažnis

Sąsajos

• Ethernet jungtis (RJ45)
• 802.11b/g/n WLAN palaikymas

Pakuotės turinys

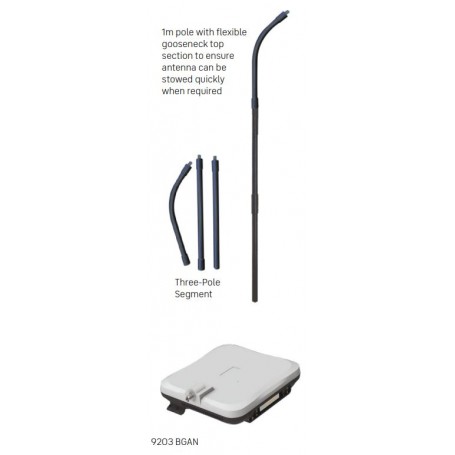

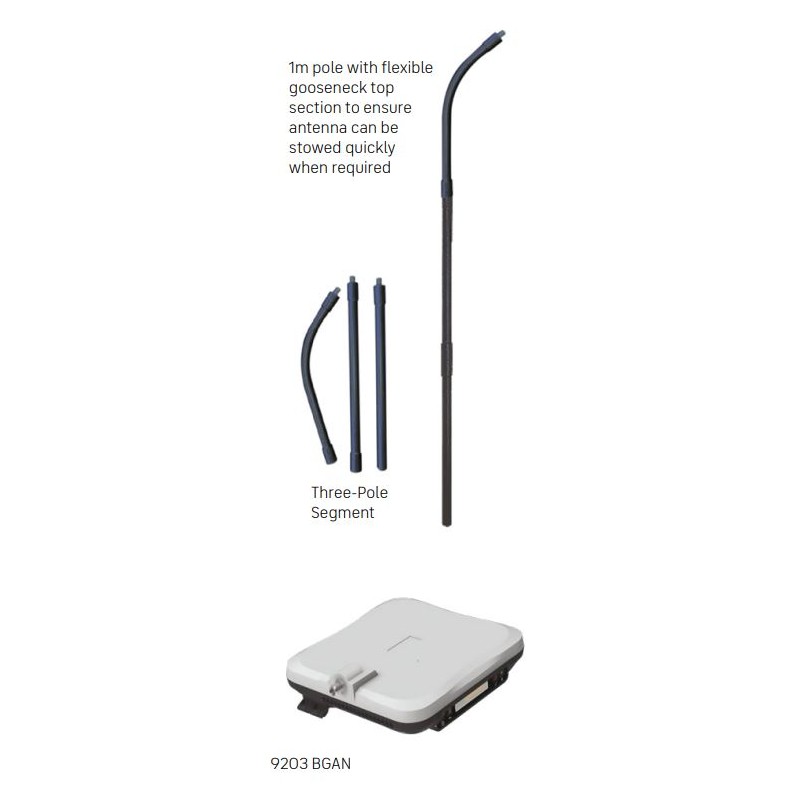

• BGAN Patrol modemo blokas
• BGAN Patrol išorinė antena su TNC koaksialiniu kabeliu
• Kotelis su laikikliu išorinei antenai (2 cm skersmens, skirtas naudoti su Molle dirželiais)
• AC-DC maitinimo šaltinis su JAV, JK ir ES maitinimo kabeliais
• Greito paleidimo vadovas
• Vidinė ličio jonų baterija

Pasirenkami priedai

• Minkštas nešiojimo krepšys
• Kietas transportavimo dėklas
• BB-55/2590 12V baterijos kabelis (1 m)
• AN/PRC-148/MBITR baterijos kabelis (1 m)

Techninės charakteristikos

* Gaminio techninės charakteristikos ir veikimas priklauso nuo galutinės projektavimo peržiūros, priėmimo bandymo, patvirtinimo ir verifikavimo.

Antena

Visakryptė. Nereikia krypties nustatymo.

Matmenys

Antena: 153 mm x 100 mm Ø

3 dalių kotelis: 1000 mm x 20 mm Ø (žąsies kaklo viršus greitam sudėjimui)

Terminalo svoris: 1,4 kg

Dažnis

• Palydovo siuntimo dažnis: 1626,5–1660,5 ir 1668–1675 MHz
• Palydovo priėmimo dažnis: 1518–1559 MHz
• GPS dažnis: 1575,42 MHz (per išorinę anteną)

Baterijos veikimo laikas

• Nuolatinio siuntimo laikas: iki 2 val. 128 kbps greičiu
• Nuolatinio priėmimo laikas: iki 4 val. 128 kbps greičiu
• Budėjimo režimas: iki 36 val.

Išorinis maitinimas

AC-DC maitinimo kabelis su JAV, JK ir ES maitinimo laidais

Pasirinktinai: BB-55/2590 12V baterijos kabelis (1 m), AN/PRC-148(MBITR) baterijos kabelis (1 m)

Numatomas baterijos poreikis 3 dienų naudojimui esant įprastam 5% siuntimo/5% priėmimo darbo ciklui:

• BB-2590: 1 baterija
• BB-5590: 1 baterija
• AN/PRC-148(MBITR): 3 baterijos

Aplinkos sąlygos

• Darbinė temperatūra: -5˚C iki +55˚C su baterija, -25˚C iki +55˚C be baterijos
• Laikymo temperatūra: -25˚C iki +55˚C su baterija, -25˚C iki +80˚C be baterijos
• Atsparumas vandeniui ir dulkėms: IP-65 standartas
• Drėgmė: 95% RH prie +40°C
• Mechaninės vibracijos: 200–2000 Hz, 0,3 m²/s³; MIL-STD 810G

Sertifikatai

• CE, FCC, ES WEEE, RoHS 3

Sąsajos

• 1x RJ45 ethernet jungtis
• 802.11b/g/n WLAN
• SIM/USIM lizdas
• DC kištukas
• WebUI (daug funkcijų, suderinama su Hughes BGAN produktų linija)
• Suderinama su Hughes BGAN programėle iOS ir Android įrenginiams
• Vidinė naudotojo sąsaja (iUI) su LCD ir mygtukais

Pakėlimo kampas

30° iki 90°
