HUGHES 9203 BGAN Patrol (MPT) standardkomplekt

Kompaktne ja kerge Hughes 9203 BGAN side-on-themove terminal võimaldab esimest korda lahinguhaldussüsteemi (BMS) kaudu olla pidevalt ühenduses olukorrateadlikkuse pildiga.

BGAN Patroli terminal ühendub satelliidivõrguga, ilma et oleks vaja kasutajat osutada või sekkuda, ning integreerub olemasolevate sidesüsteemide ja akudega. Kasutajad ei pea suhtlemiseks enam peatama ega juurutama staatilist COTP-terminali – see vähendab haavatavust kohapeal.

BGAN Patrol pakub väljaspool vaatevälja (BLOS) sidet, laiendades nähtavuse (LOS) IP-võrke mis tahes maapealsetest võrkudest sõltumatult. Kasutajad saavad luua ühenduse standardse tausta IP-ga kuni 100 kbps Etherneti kaudu või sisseehitatud mitme kasutajaga Wi-Fi funktsiooni kaudu, et toetada rühma kohalikke ühendusi.

Lõppkasutaja seadmeid, näiteks Android Tacticali seadmeid, saab ühendada BGAN Patrol terminaliga, et edastada andmeid rakendustele, mis on olulised, et saavutada valdkonna vastaste ees operatiivne eelis. Tüüpilised rakendused hõlmavad järgmist:

• Lahinguhaldussüsteemi (BMS), nagu TAK ja SitaWare, lubamine

• Mobiilse ad-hoc võrgu (MANET) ja väljaspool vaatevälja (BLOS) raadiovõrkude ühendamine

• Liitlasvägede Blue Force Tracking (BFT) reaalajas kaartidel

• Laseri kaugusmõõtja andmed, et pakkuda snaiprite, suurtükiväe ja õhutoetuse jaoks täpset kaugust pikamaa sihtmärkideni

• Olukorrateadlikkuse kogumine ja vastuvõtmine koordineerimise maksimeerimiseks

• Õnnetusjuhtumite meditsiinilise evakueerimise kutsumine (MedEvac)

FUNKTSIOONID

Põhijooned

• Vastupidav ja vastupidav IP65 reiting

• Comms-on-the-move (COTM)

• Sisseehitatud Wi-Fi

• Täiustatud integreeritud kasutajaliides (IUI)

• Automaatne konteksti aktiveerimine (ACA)

• Laiendatud L-riba (XL-riba) on lubatud

Liidesed

• Etherneti ühendus (RJ45)

• 802.11b/g/n WLAN

Paki sisu

• BGAN Patrol Modem üksus

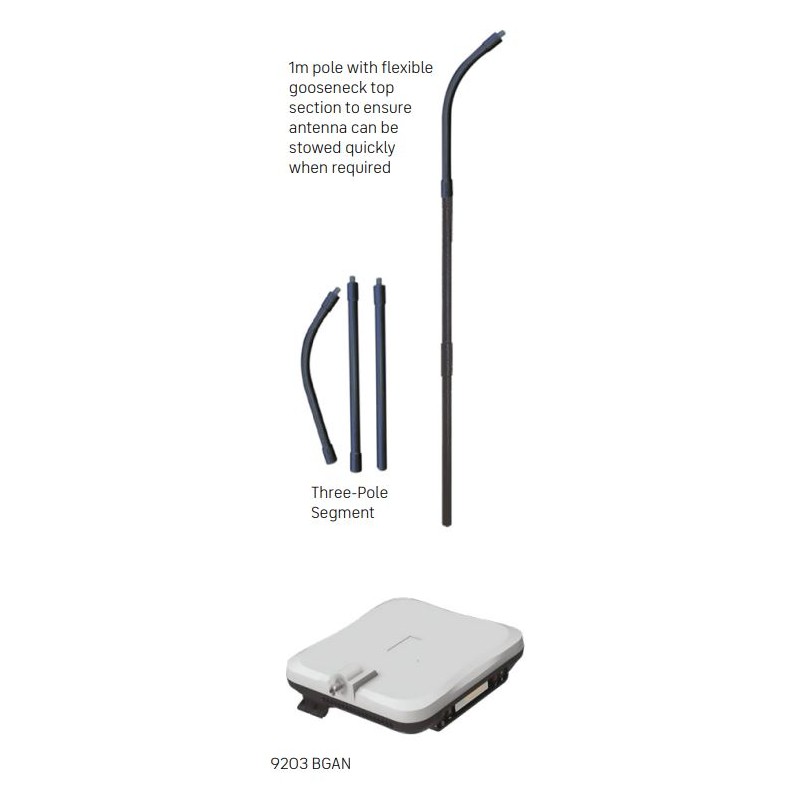

• BGAN Patrol välisantenn TNC koaksiaalkaabliga

• Välise antenni kinnitusega post (2 cm läbimõõt kasutamiseks Molle rihmadega)

• AC-DC toiteallikas USA, Ühendkuningriigi ja EL toitekaablitega

• Lühike juhend

• Sisemine liitiumioonaku

Valikulised tarvikud

• Pehme kandekott

• Raske transpordikohver

• BB-55/2590 12V akukaabel (1m)

• AN/PRC-148/MBITR akukaabel (1 m)

SPETSIFIKATSIOON * * Toote on praegu kavandanud ja integreerinud Hughes , spetsifikatsioonid ja jõudlus kuuluvad lõpliku disaini ülevaatuse, vastuvõtutesti, valideerimise ja kontrollimise alla

ANTENNI TÜÜP Omni-suunaline. Osutamist pole vaja

MÕÕTMED

Antenni Ø 153 mm x 100 mm

3-sektsiooniline poolus 1000 mm x 20 mm Ø hanekelaga ülemine osa, mis võimaldab antenni kiiresti hoiustada sõidukitesse jne sisenemiseks

Terminali kaal 1,4 kg

SAGEDUS

Satelliidi TX sagedus 1626,5–1660,5 ja 1668–1675 MHz

Satelliidi RX sagedus 1518–1559 MHz

GPS-i sagedus 1575,42 MHz GPS-signaal välise antenni kaudu

AKU AEG (Ainult laetav liitiumioonaku, ilma välise akuta):

Pidev TX aeg Kuni 2 tundi kiirusel 128 kbps

Pidev vastuvõtuaeg Kuni 4 tundi kiirusel 128 kbps

Ooteaeg Kuni 36 tundi

VÄLISVÕIDE:

AC-DC toitekaabel USA, Ühendkuningriigi ja ELi toitekaablitega Valikuline BB-55/2590 12V akukaabel (1m) Valikuline AN/PRC-148(MBITR) akukaabel (1m)

Eeldatav aku vajadus 3-päevaseks kasutamiseks tüüpilise 5% TX/5% RX töötsükli korral: - BB-2590 = 1 aku, - BB-5590 = 1 aku, - AN/PRC-148(MBITR) = 3 akut

KESKKONNATINGIMUSED

Töötemperatuur -5˚C kuni +55˚C koos akuga, -25˚C kuni +55˚C akuta

Säilitustemperatuur -25˚C kuni +55˚C koos akuga, -25˚C kuni +80˚C akuta

Vee ja tolmuga IP-65 ühilduv

Niiskus 95% suhteline õhuniiskus +40° C juures

Mehaaniline vibratsioon 200–2000 Hz, 0,3 m2/s3; MIL-STD 810G

SERTIFIKATSIOONID CE, FCC, EU WEEE, RoHS 3

LIIDESED: • 1x RJ45 etherneti pistik, • 802.11b/g/n WLAN, • SIM /USIM pesa, • alalisvoolu silindri pistik, • WebUI (funktsiooniderikas, kooskõlas Hughes BGAN tootesarjaga), • Ühildub rakendusega Hughes BGAN iOS ja Android, • LCD ja nuppudega sisemine kasutajaliides (iUI).

KÕRGUSALA 30° kuni 90°
