Hughes 9203 BGAN Patrol (MPT) Standardowy Zestaw: Zaawansowane Mobilne Rozwiązanie Komunikacyjne

Hughes 9203 BGAN Patrol to kompaktowy i lekki terminal komunikacyjny umożliwiający łączność w ruchu, zaprojektowany, aby zapewnić żołnierzom piechoty stały dostęp do obrazu świadomości sytuacyjnej przez System Zarządzania Polem Walki (BMS).

Bezproblemowa Łączność Satelitarna

Ten terminal bezproblemowo łączy się z siecią satelitarną bez ingerencji użytkownika, płynnie integrując się z istniejącymi systemami komunikacyjnymi i bateriami. Użytkownicy nie muszą już rozstawiać statycznych terminali, co znacząco zmniejsza podatność w terenie.

Łączność Poza Linią Widzenia (BLOS)

BGAN Patrol rozszerza sieci IP w linii widzenia (LOS) niezależnie od sieci naziemnych, oferując komunikację poza linią widzenia (BLOS). Obsługuje standardowe połączenia IP w tle do 100 kb/s przez Ethernet lub wbudowane Wi-Fi dla wielu użytkowników, umożliwiając wiele lokalnych połączeń.

Korzyści Operacyjne

Urządzenia końcowe, takie jak urządzenia Android Tactical, mogą łączyć się z terminalem BGAN Patrol, aby dostarczać kluczowe dane niezbędne do uzyskania przewagi operacyjnej. Typowe zastosowania obejmują:

• Obsługę Systemów Zarządzania Polem Walki (BMS) takich jak TAK i SitaWare
• Łączenie sieci radiowych Mobile Ad-hoc Network (MANET) i BLOS
• Blue Force Tracking (BFT) — mapowanie w czasie rzeczywistym sił sojuszniczych
• Przekazywanie dokładnych danych o odległości dla snajperów, artylerii i wsparcia powietrznego przez dalmierze laserowe
• Pozyskiwanie i odbieranie świadomości sytuacyjnej dla lepszej koordynacji
• Ułatwianie zgłoszeń ewakuacji medycznej rannych (MedEvac)

Funkcje

Główne Funkcje

• Wytrzymały i odporny na warunki zewnętrzne, klasa szczelności IP65
• Możliwość komunikacji w ruchu (COTM)
• Wbudowane Wi-Fi dla wielu użytkowników
• Zaawansowany zintegrowany interfejs użytkownika (IUI)
• Automatyczna aktywacja kontekstu (ACA)
• Obsługa rozszerzonego pasma L (XL-Band)

Interfejsy

• Połączenie Ethernet (RJ45)
• Obsługa WLAN 802.11b/g/n

Zawartość Zestawu

• Moduł modemu BGAN Patrol
• Zewnętrzna antena BGAN Patrol z kablem koncentrycznym TNC
• Maszt z mocowaniem do anteny zewnętrznej (średnica 2 cm, do mocowania na paskach Molle)
• Zasilacz AC-DC z kablami zasilającymi US, UK i EU
• Skrócona instrukcja uruchomienia
• Wewnętrzny akumulator litowo-jonowy

Opcjonalne Akcesoria

• Miękka torba transportowa
• Twarda walizka transportowa
• Kabel zasilający BB-55/2590 12V (1m)
• Kabel zasilający AN/PRC-148/MBITR (1m)

Specyfikacja Techniczna

* Specyfikacje produktu i osiągi podlegają ostatecznej weryfikacji projektu, testom akceptacyjnym, walidacji i weryfikacji.

Typ Anteny

Dookólna. Nie wymaga ustawiania kierunku.

Wymiary

Antena: 153 mm x 100 mm Ø

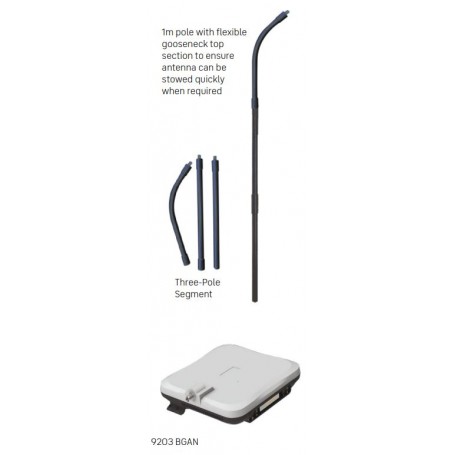

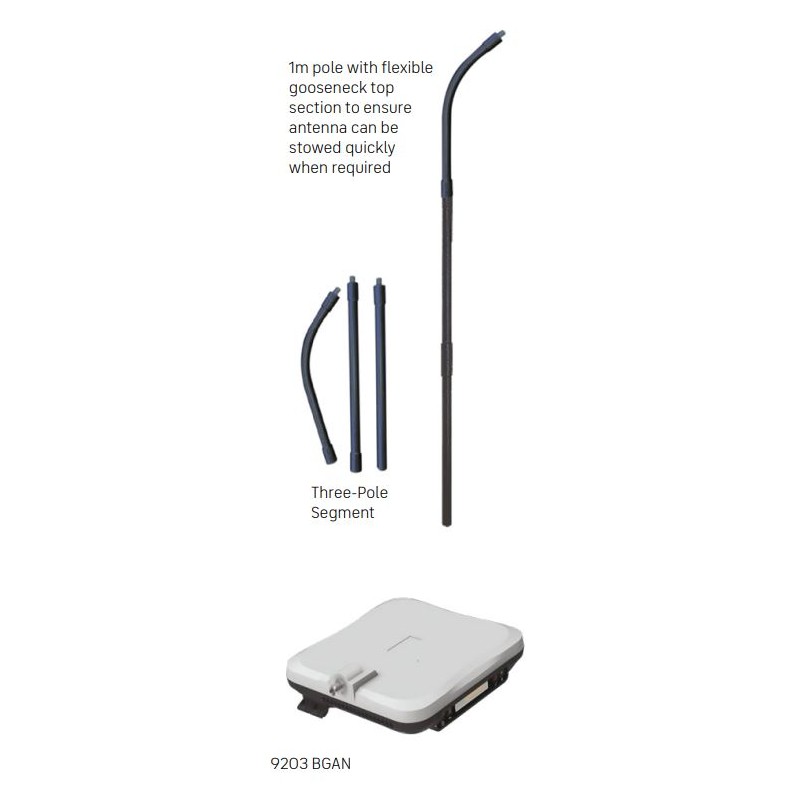

Maszt 3-częściowy: 1000 mm x 20 mm Ø (gęsia szyja na górze do szybkiego składania)

Waga terminala: 1,4 kg

Częstotliwość

• Częstotliwość nadawcza satelity: 1626,5–1660,5 oraz 1668–1675 MHz
• Częstotliwość odbiorcza satelity: 1518–1559 MHz
• Częstotliwość GPS: 1575,42 MHz (przez antenę zewnętrzną)

Czas Pracy na Baterii

• Ciągła transmisja (TX): do 2 godzin przy 128 kb/s
• Ciągły odbiór (RX): do 4 godzin przy 128 kb/s
• Czas czuwania: do 36 godzin

Zasilanie Zewnętrzne

Kabel zasilający AC-DC z końcówkami US, UK i EU

Opcjonalnie: kabel zasilający BB-55/2590 12V (1m), kabel zasilający AN/PRC-148(MBITR) (1m)

Przewidywane zapotrzebowanie na baterie przy 3 dniach użytkowania (typowy cykl pracy TX/RX 5%/5%):

• BB-2590: 1 bateria
• BB-5590: 1 bateria
• AN/PRC-148(MBITR): 3 baterie

Warunki Środowiskowe

• Temperatura pracy: -5˚C do +55˚C z baterią, -25˚C do +55˚C bez baterii
• Temperatura przechowywania: -25˚C do +55˚C z baterią, -25˚C do +80˚C bez baterii
• Wodoodporność i pyłoszczelność: zgodność z IP-65
• Wilgotność: 95% RH przy +40°C
• Wibracje mechaniczne: 200–2000 Hz, 0,3 m²/s³; MIL-STD 810G

Certyfikaty

• CE, FCC, EU WEEE, RoHS 3

Interfejsy

• 1x złącze ethernet RJ45
• 802.11b/g/n WLAN
• Gniazdo SIM/USIM
• Złącze DC typu barrel
• WebUI (zaawansowany, zgodny z linią produktów Hughes BGAN)
• Kompatybilny z aplikacją Hughes BGAN dla iOS i Android
• Wewnętrzny interfejs użytkownika (iUI) z wyświetlaczem LCD i przyciskami

Zakres Elewacji

30° do 90°
