Hughes 9203 BGAN Patrol (MPT) Standardni paket: Napredna rešitev za mobilne komunikacije

Hughes 9203 BGAN Patrol je kompakten in lahek terminal za komunikacijo na poti, zasnovan za zagotavljanje stalne povezave pehotnih vojakov s sliko situacijske ozaveščenosti preko sistema za upravljanje bojišča (BMS).

Brezhibna satelitska povezljivost

Ta terminal se brez težav poveže v satelitsko omrežje brez posredovanja uporabnika in se gladko integrira z obstoječimi komunikacijskimi sistemi ter baterijami. Uporabnikom ni več treba postavljati statičnih terminalov, kar bistveno zmanjšuje ranljivost na terenu.

Komunikacija zunaj vidnega polja (BLOS)

BGAN Patrol razširja IP-omrežja znotraj vidnega polja (LOS) neodvisno od zemeljskih omrežij in omogoča komunikacijo zunaj vidnega polja (BLOS). Podpira standardne ozadje IP povezave do 100 kbps prek Etherneta ali vgrajenega večuporabniškega Wi-Fi-ja, kar omogoča več lokalnih povezav.

Operativne prednosti

Končne uporabniške naprave, kot so taktične naprave Android, se lahko povežejo s terminalom BGAN Patrol za zagotavljanje ključnih podatkov za operativno premoč. Tipične uporabe vključujejo:

• Omogočanje sistemov za upravljanje bojišča (BMS) kot sta TAK in SitaWare
• Povezovanje mobilnih ad-hoc omrežij (MANET) in BLOS radijskih omrežij
• Sledenje modrim silam (BFT) za sprotno kartiranje zavezniških sil
• Zagotavljanje natančnih podatkov o razdalji za ostrostrelce, artilerijo in zračno podporo z laserskimi daljinomerji
• Zbiranje in prejemanje situacijske ozaveščenosti za boljše usklajevanje
• Olajšanje zahtevkov za medicinsko evakuacijo (MedEvac)

Lastnosti

Glavne lastnosti

• Robusten in vzdržljiv z zaščito IP65
• Zmožnost komunikacije na poti (COTM)
• Vgrajen Wi-Fi za več uporabnikov
• Napreden integriran uporabniški vmesnik (IUI)
• Samodejna aktivacija konteksta (ACA)
• Podpora za razširjen L-pas (XL-Band)

Vmesniki

• Ethernet povezava (RJ45)
• Podpora za 802.11b/g/n WLAN

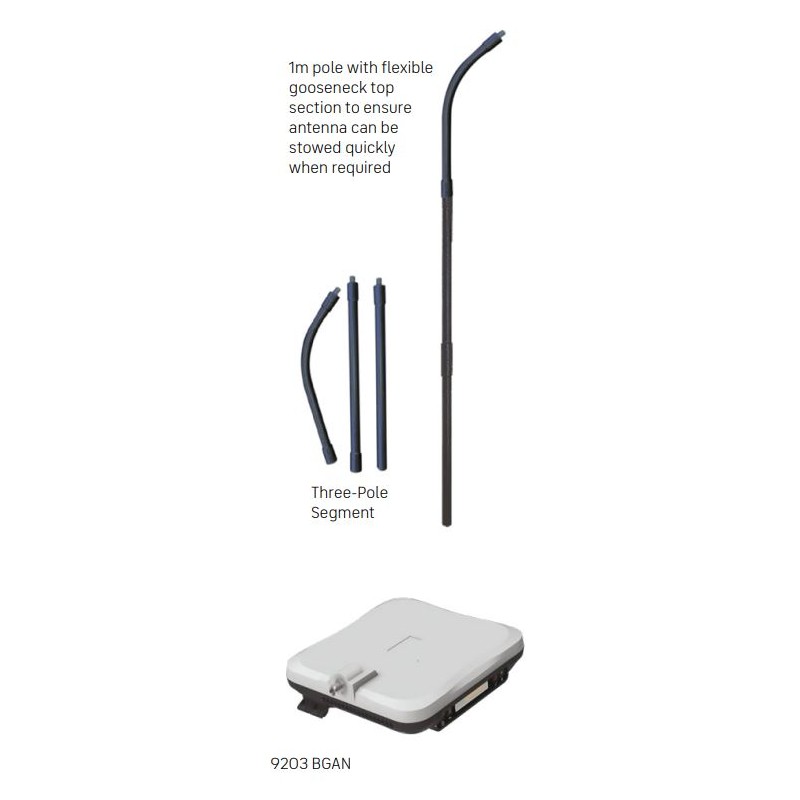

Vsebina paketa

• Enota modema BGAN Patrol
• Zunanja antena BGAN Patrol s koaksialnim kablom TNC
• Palica z nosilcem za zunanjo anteno (premer 2 cm za uporabo s pasovi Molle)
• AC-DC napajalnik z ameriškimi, britanskimi in EU napajalnimi kabli
• Hitra navodila za začetek uporabe
• Notranja litij-ionska baterija

Izbirna dodatna oprema

• Mehka torba za prenašanje
• Trda transportna škatla
• Kabel za baterijo BB-55/2590 12V (1 m)
• Kabel za baterijo AN/PRC-148/MBITR (1 m)

Specifikacije

* Specifikacije izdelka in zmogljivosti so predmet končnega pregleda zasnove, sprejemnega testa, validacije in verifikacije.

Tip antene

Vsmerna v vse smeri. Ni potrebe po usmerjanju.

Dimenzije

Antena: 153 mm x 100 mm Ø

3-delna palica: 1000 mm x 20 mm Ø (gooseneck vrh za hitro shranjevanje)

Teža terminala: 1,4 kg

Frekvenca

• Satelitska oddajna frekvenca (TX): 1626,5–1660,5 in 1668–1675 MHz
• Satelitska sprejemna frekvenca (RX): 1518–1559 MHz
• GPS frekvenca: 1575,42 MHz (prek zunanje antene)

Življenjska doba baterije

• Čas neprekinjenega oddajanja: do 2 uri pri 128 kbps
• Čas neprekinjenega sprejema: do 4 ure pri 128 kbps
• Čas pripravljenosti: do 36 ur

Zunanje napajanje

AC-DC napajalni kabel z ameriškimi, britanskimi in EU napajalnimi kabli

Izbirno: kabel za baterijo BB-55/2590 12V (1 m), kabel za baterijo AN/PRC-148(MBITR) (1 m)

Pričakovana potreba po bateriji za 3-dnevno uporabo pri običajnem 5% TX/5% RX delovnem ciklu:

• BB-2590: 1 baterija
• BB-5590: 1 baterija
• AN/PRC-148(MBITR): 3 baterije

Okoljski pogoji

• Delovna temperatura: -5˚C do +55˚C z baterijo, -25˚C do +55˚C brez baterije
• Temperatura shranjevanja: -25˚C do +55˚C z baterijo, -25˚C do +80˚C brez baterije
• Voda in prah: skladno z IP-65
• Vlažnost: 95% RH pri +40°C
• Mehanske vibracije: 200–2000 Hz, 0,3 m²/s³; MIL-STD 810G

Certifikati

• CE, FCC, EU WEEE, RoHS 3

Vmesniki

• 1x RJ45 ethernet priključek
• 802.11b/g/n WLAN
• SIM/USIM reža
• DC napajalni priključek
• WebUI (bogata funkcionalnost, skladna s serijo izdelkov Hughes BGAN)
• Združljivo z aplikacijo Hughes BGAN za iOS in Android
• Notranji uporabniški vmesnik (iUI) z LCD zaslonom in gumbi

Razpon elevacije

30° do 90°
