HUGHES 9203 BGAN Patrol (MPT) standarta komplekts

Kompaktais, vieglais Hughes 9203 BGAN sakaru terminālis kustībā ļauj nokāptiem karavīriem pirmo reizi pastāvīgi sazināties ar situācijas izpratnes attēlu, izmantojot kaujas vadības sistēmu (BMS).

BGAN Patrol terminālis savienojas ar satelītu tīklu bez lietotāja norādes vai iejaukšanās un integrējas ar esošajām sakaru sistēmām un baterijām. Lietotājiem vairs nav jāaptur un jāizvieto statisks COTP terminālis, lai sazinātos, tādējādi samazinot ievainojamību uz lauka.

BGAN Patrol nodrošina ārpus redzamības (BLOS) sakarus, paplašinot redzes līnijas (LOS) IP tīklus neatkarīgi no jebkuriem virszemes tīkliem. Lietotāji var izveidot savienojumu ar standarta fona IP līdz 100 kbps, izmantojot Ethernet vai iebūvēto vairāku lietotāju Wi-Fi funkciju, lai atbalstītu vietējo savienojumu grupu.

Galalietotāja ierīces, piemēram, Android Tactical ierīces, var savienot ar BGAN Patrol termināli, lai nodrošinātu datus lietojumprogrammām, kas ir būtiskas, lai iegūtu darbības priekšrocības salīdzinājumā ar pretiniekiem šajā jomā. Tipiski lietojumi ietver:

• Kaujas vadības sistēmas (BMS), piemēram, TAK un SitaWare, iespējošana

• Mobilā Ad-hoc tīkla (MANET) un ārpus redzamības līnijas (BLOS) radio tīklu savienošana

• Sabiedroto spēku zilā spēka izsekošana (BFT) dzīvajās kartēs

• Lāzera attāluma meklētāja dati, lai nodrošinātu precīzu attālumu līdz liela attāluma mērķiem snaiperiem, artilērijai un gaisa atbalstam

• Situācijas izpratnes vākšana un uztveršana, lai palielinātu koordināciju

• Negadījumu medicīniskās evakuācijas izsaukšana (MedEvac)

IESPĒJAS

Galvenās iezīmes

• Izturīgs un izturīgs IP65 reitings

• Comms-on-the-move (COTM)

• Iebūvēts Wi-Fi

• Uzlabota integrētā lietotāja saskarne (IUI)

• Automātiskā konteksta aktivizēšana (ACA)

• Iespējota paplašinātā L josla (XL-Band).

Saskarnes

• Ethernet savienojums (RJ45)

• 802.11b/g/n WLAN

Iepakojuma saturs

• BGAN patruļas modema vienība

• BGAN Patrol ārējā antena ar TNC koaksiālo kabeli

• Stabs ar stiprinājumu ārējai antenai (2cm diametrs lietošanai ar Molle siksnām)

• Maiņstrāvas-līdzstrāvas barošanas avots ar ASV, Apvienotās Karalistes un ES strāvas kabeļiem

• Pamata Lietošanas instrukcija

• Iekšējais litija jonu akumulators

Izvēles piederumi

• Mīksta pārnēsāšanas soma

• Cietais transportēšanas futrālis

• BB-55/2590 12V akumulatora kabelis (1m)

• AN/PRC-148/MBITR akumulatora kabelis (1 m)

SPECIFIKĀCIJA * * Produktu pašlaik izstrādā un integrē Hughes , specifikācijas un veiktspēja ir pakļauta galīgajai dizaina pārskatīšanai, pieņemšanas pārbaudei, validācijai un verifikācijai.

ANTENAS TIPS Daudzvirzienu. Norādīšana nav nepieciešama

IZMĒRI

Antena 153 mm x 100 mm Ø

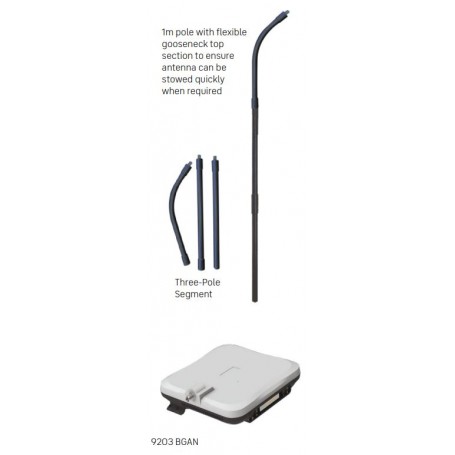

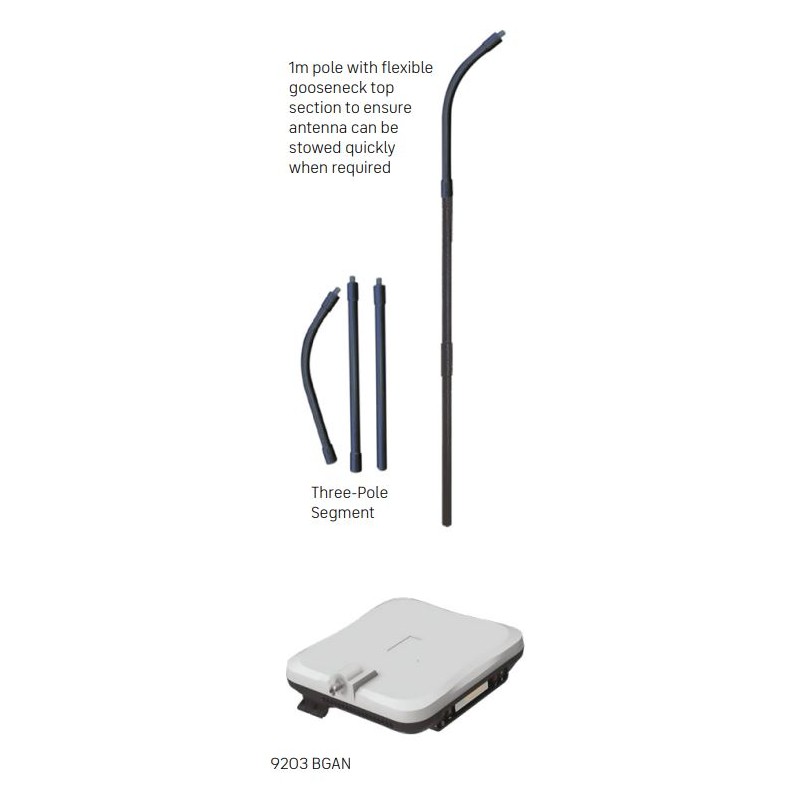

3 sekciju stabs 1000 mm x 20 mm Ø Augšējā daļa ar zoss kaklu, lai antenu varētu ātri novietot, lai iekļūtu transportlīdzekļos utt.

Termināla svars 1,4 kg

BIEŽUMS

Satelīta pārraides frekvence 1626,5–1660,5 un 1668–1675 MHz

Satelīta RX frekvence 1518–1559 MHz

GPS frekvence 1575,42 MHz GPS signāls caur ārējo antenu

AKUMULATORA DARBĪBAS LAIKS (tikai uzlādējams litija jonu akumulators, bez ārējā akumulatora):

Nepārtrauktas sūtīšanas laiks Līdz 2 stundām ar ātrumu 128 kbps

Nepārtraukta RX laiks Līdz 4 stundām ar ātrumu 128 kbps

Gaidīšanas laiks Līdz 36 stundām

ĀRĒJĀ JAUDA:

Maiņstrāvas-līdzstrāvas kabelis ar ASV, Apvienotās Karalistes un ES strāvas kabeļiem Izvēles BB-55/2590 12V akumulatora kabelis (1m) Izvēles AN/PRC-148(MBITR) akumulatora kabelis (1m)

Paredzamā akumulatora nepieciešamība 3 dienu lietošanai ar parasto 5% TX/5% RX darbības ciklu: - BB-2590 = 1 akumulators, - BB-5590 = 1 akumulators, - AN/PRC-148(MBITR) = 3 baterijas

VIDES APSTĀKĻI

Darba temperatūra -5˚C līdz +55˚C ar akumulatoru, -25˚C līdz +55˚C, izņemot akumulatoru

Uzglabāšanas temperatūra -25˚C līdz +55˚C ar akumulatoru, -25˚C līdz +80˚C, izņemot akumulatoru

Ūdens un putekļi atbilst IP-65

Mitrums 95% RH pie +40°C

Mehāniskā vibrācija 200–2000 Hz, 0,3 m2/s3; MIL-STD 810G

SERTIFIKĀCIJAS CE, FCC, ES EEIA, RoHS 3

INTERFESES: • 1x RJ45 Ethernet savienotājs, • 802.11b/g/n WLAN, • SIM /USIM slots, • līdzstrāvas cilindra savienotājs, • WebUI (funkcijām bagāts, atbilst Hughes BGAN produktu līnijai), • saderīgs ar Hughes BGAN lietotni iOS un Android, • Iekšējā lietotāja saskarne (iUI) ar LCD un pogām

AUGSTĀJUMA DIAPAZONS 30° līdz 90°
