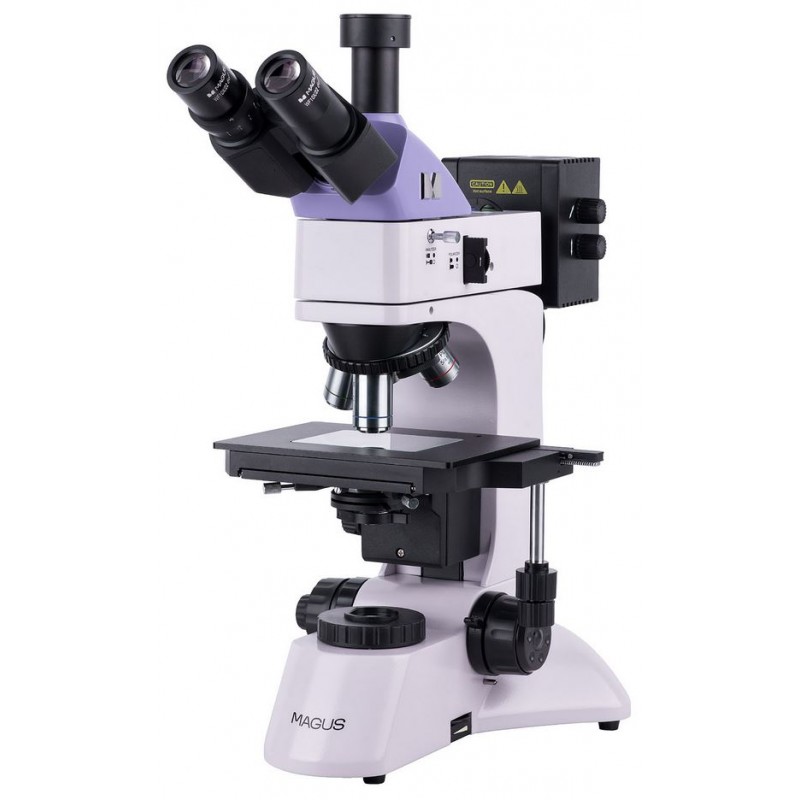

מיקרוסקופ מטלורגי Magus Metal 600 BD (82897)

מיקרוסקופ מטלורגי MAGUS Metal 600 BD מיועד לבחינת דגימות באור מוחזר באמצעות מיקרוסקופיה בשדה בהיר, שדה אפל ופולאריזציה. הוא מיועד לניתוח חומרים מתכתיים וחומרים מוליכים למחצה, וכן דגימות שטוחות, מלוטשות ובעלות החזר אור גבוה. בעת עבודה באור עובר, ניתן להשתמש במיקרוסקופ גם לחקר דגימות חצי-שקופות, כגון סרטים דקים או חלקיקים שנלכדו על פילטרים. דגם זה מתאים במיוחד ליישומים מטלורגיים והנדסיים, מעבדות בקרת איכות והנדסה, ואוניברסיטאות טכנולוגיות.

מערכת אופטית

המיקרוסקופ מצויד בראש טרינוקולרי הכולל צינור טרינוקולרי להרכבת מצלמה דיגיטלית. מפצל קרן מכוון את האור כולו לעינית או כולו ליציאת המצלמה, עם שתי אפשרויות בחירה: 100:0 ו-0:100. טבעת כיוון דיופטר ממוקמת על צינור העינית השמאלי להתאמת ראייה אישית.

בתצורה הסטנדרטית, המיקרוסקופ מספק טווח הגדלה של 50× עד 400×. ניתן להרחיב טווח זה עם עדשות ועיניות אופציונליות. המערכת עושה שימוש בעדשות אינפיניטי פלאן אכרומטיות עם מרחק עבודה ארוך, המותאמות לשדה בהיר ושדה אפל. ראש העדשות כולל חמישה חריצים לעדשות; ארבע עדשות מסופקות, וחריץ אחד נותר פנוי לעדשה אופציונלית. ראש העדשות פונה פנימה כך שהמשתמש יוכל לראות בבירור איזו עדשה נמצאת במסלול האופטי.

מערכת תאורה

המיקרוסקופ עושה שימוש בתאורת הלוגן המפיקה אור חמים, המפחית עייפות עיניים במהלך תצפיות ממושכות. תאורת האור העובר היא בעוצמה של 30 ואט, בעוד שתאורת האור המוחזר מספקת 50 ואט, להבטחת בהירות מספקת לעבודה נוחה בשדה אפל.

מערכת התאורה לאור מוחזר כוללת מתקן שדה אפל, מערכת פולאריזציה, דיאפרגמות שדה ופתח לתאורת קהלר, ומערך מסנני צבע. מקור האור עצמו ניתן למרכז ליישור מדויק.

מערכת האור העובר כוללת קונדנסר אבה עם עדשה מתקפלת לעדשות הגדלה נמוכה, יחד עם דיאפרגמות שדה ופתח להגדרת תאורת קהלר נכונה.

שלב ומנגנון מיקוד

הדגימה נעה יחד עם שלב מכני דו-צירי. גובה הדגימה המומלץ המרבי הוא 20 מ"מ. לעבודה עם דגימות חצי-שקופות, השלב מצויד בפלטת זכוכית שקופה.

המיקוד נשלט באמצעות כפתורי מיקוד גס ועדין קואקסיאליים הממוקמים נמוך משני צידי המיקרוסקופ. סידור זה מאפשר למשתמש להניח את ידיו בנוחות על השולחן במקום להחזיקן באוויר. מנגנון המיקוד הגס כולל בורר נעילה בצד ימין וכוונון מתח בצד שמאל, להבטחת מיקוד יציב ומבוקר.

אביזרים והרחבות

מגוון רחב של אביזרים אופציונליים זמין עבור MAGUS Metal 600 BD. אלה כוללים עדשות מרחק עבודה ארוך לשדה בהיר ושדה אפל, עיניות נוספות, שקופיות כיול ומצלמות דיגיטליות, המאפשרים להתאים את המיקרוסקופ לצרכי בדיקה ומחקר ייחודיים.

תכונות עיקריות

• תצפית על דגימות אטומות, שטוחות ומלוטשות עד גובה 20 מ"מ באור מוחזר באמצעות טכניקות שדה בהיר, שדה אפל ופולאריזציה

• יכולת תצפית על דגימות חצי-שקופות באור עובר

• צינור טרינוקולרי להתקנת מצלמה דיגיטלית עם מפצל קרן 100:0 / 0:100

• עדשות אינפיניטי פלאן אכרומטיות עם מרחק עבודה ארוך, מותאמות לשדה בהיר ושדה אפל (BD)

• תאורת הלוגן 30 ואט לאור עובר ו50 ואט לאור מוחזר לתצפית יעילה בשדה אפל

• תאורת קהלר באור מוחזר עם מקור אור ניתן למרכז, דיאפרגמות שדה ופתח ומסנני צבע

• תאורת קהלר באור עובר עם קונדנסר אבה ניתן למרכז ולכוונון גובה ועדשה מתקפלת

• תאימות רחבה עם עיניות ועדשות אופציונליות

תכולת הערכה

• בסיס עם כניסת חשמל, מקור אור עובר וקונדנסר, מנגנון מיקוד, שלב וראש עדשות מסתובב

• תאורת אור מוחזר עם בית מנורה

• ראש טרינוקולרי

• עדשות אינפיניטי פלאן אכרומטיות:

  • PL L5×/0.12 BD, WD 9.7 מ"מ

  • PL L10×/0.25 BD, WD 9.3 מ"מ

  • PL L20×/0.40 BD, WD 7.2 מ"מ

  • PL L40×/0.60 BD, WD 3.0 מ"מ

• שתי עיניות 10×/22 מ"מ עם מרחק עין ארוך

• פלטת שלב שקופה

• מתאם C-mount ×1

• מפתח אלן

• כבל חשמל AC

• כבל חשמל לתאורת אור מוחזר

• כיסוי אבק

• מדריך למשתמש וכרטיס אחריות

זמין לפי דרישה

• עינית 10×/22 מ"מ עם סולם

• זוגות עיניות: 12.5×/14 מ"מ, 15×/15 מ"מ, 20×/12 מ"מ, 25×/9 מ"מ

• עדשות אופציונליות:

  • PL L50×/0.70 BD, WD 2.5 מ"מ

  • PL L60×/0.70 BD, WD 1.9 מ"מ

  • PL L80×/0.80 BD, WD 0.8 מ"מ

  • PL L100×/0.85 BD (יבש), WD 0.4 מ"מ

• מצלמה דיגיטלית

• שקופית כיול

מפרט טכני

• מק"ט: 82897

• מותג: MAGUS

• אחריות: 5 שנים

• EAN: 5905555018294

• גודל אריזה: 35 × 30 × 75 ס"מ

• משקל משלוח: 14.5 ק"ג

• סוג: אור/אופטי, מטלורגי

• ראש מיקרוסקופ: טרינוקולרי, Siedentopf

• זווית הטיית הראש: 30°

• טווח הגדלה סטנדרטי: 50×–400×

• טווח הגדלה אופציונלי: עד 2500×

• קוטר צינור עינית: 30 מ"מ

• מרחק בין אישונים: 48–75 מ"מ

• גודל שלב: 210 × 140 מ"מ

• טווח תנועת שלב: 75 / 50 מ"מ

• סוג שלב: שלב מכני דו-צירי עם פלטת זכוכית

• כוונון דיופטר: ±5 על צינור העינית השמאלי

• קונדנסר (אור עובר): קונדנסר אבה ניתן למרכז ולכוונון גובה, NA 1.25, עם דיאפרגמת פתח ועדשה מתקפלת

• דיאפרגמות: דיאפרגמות שדה ופתח מובנות לאור עובר ומוחזר

• מערכת מיקוד: מיקוד גס קואקסיאלי (עם נעילה וכוונון מתח) ומיקוד עדין, רזולוציה 0.002 מ"מ

• תאורה: הלוגן, עוצמה ניתנת לכיוון

• אספקת חשמל: 220 ± 22 וולט, 50 הרץ

• מקורות אור: אור מוחזר 12 וולט / 50 ואט; אור עובר 12 וולט / 30 ואט

• מסננים: ירוק, כחול, צהוב, מט

• טווח טמפרטורת עבודה: +5°C עד +35°C

• תכונות נוספות: אנלייזר מובנה, פולרייזר נשלף, מתקן שדה אפל

• משתמשים מיועדים: משתמשים מנוסים ואנשי מקצוע

• יישום: ניתוח מטלורגי

• שיטות תצפית: שדה בהיר, שדה אפל, פולאריזציה

• אביזר מגן מסופק: כיסוי אבק

• משקל: 11 ק"ג
