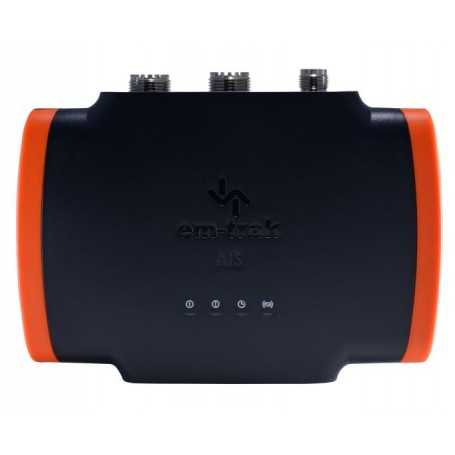

Em-Trak B923 2W Klasa B Transceiver AIS z Wbudowanym Rozdzielaczem VHF

Em-Trak B923 to kompaktowy i lekki transceiver AIS klasy B zaprojektowany, aby zapewnić doskonałą wydajność odbioru i nadawania AIS. Ze standardową mocą nadawania 2W (CSTDMA), pozwala na zobaczenie większej ilości informacji AIS i celów na maksymalnym zasięgu przy jednoczesnym utrzymaniu bardzo niskiego zużycia energii.

Ten model zawiera zintegrowany wysokowydajny rozdzielacz anteny VHF, umożliwiający współdzielenie istniejącej anteny radia VHF bez żadnych kompromisów w wydajności oraz zapewniający niezawodność w sytuacjach awaryjnych. Wyposażony w wbudowaną inteligentną łączność, odbiornik GPS nowej generacji i antenę oraz unikalny system mocowania FLEXI-FIT™, B923 zapewnia bezpieczny i prosty proces instalacji.

Kluczowe Cechy

• Certyfikowany AIS Klasa B – 2W CSTDMA
• Zintegrowany rozdzielacz anteny VHF dla bezproblemowego współdzielenia radia VHF
• Certyfikacja globalna – USCG, FCC, Kanada, Europa
• Zasilany przez Silnik Transceivera SRT-AIS™ dla niezrównanej wydajności
• System mocowania FLEXI-FIT™ dla łatwej i bezpiecznej instalacji
• Wewnętrzny wysokowydajny odbiornik GPS i antena (opcjonalna antena zewnętrzna)
• Certyfikowany IPx6 i IPx7 dla ochrony przed wodą, ciśnieniem i wilgocią
• Zaprojektowany do wytrzymywania wibracji, wstrząsów i ekstremalnych temperatur
• Mały, lekki design z bardzo niskim zużyciem energii
• Zapewnia łączność i interoperacyjność z dowolnym ploterem map lub komputerem
• Kompatybilny z NMEA 0183 & NMEA 2000
• Zautomatyzowane monitorowanie zdrowia i wydajności
• Funkcja cichego trybu (wyłączenie nadawania)
• Zwiększona ochrona RF przed zakłóceniami elektromagnetycznymi
• Wbudowana ochrona przed przepięciami
• Niezawodna obsługa radia VHF

Specyfikacje Fizyczne i Środowiskowe

Wymiary: 150 x 115 x 45mm

Waga: 415g

Temperatura pracy: -25°C do +55°C

Temperatura przechowywania: -25°C do +70°C

Stopień ochrony: IPx6 i IPx7

Specyfikacje Elektryczne

Napięcie zasilania: 12V lub 24V DC

Zakres napięcia zasilania: 9.6V - 31.2V DC

Średni prąd (przy 12V): 245mA

Szczytowy prąd: 2A

Średnie zużycie energii (przy 12V): 2.9W

Izolacja galwaniczna: Tylko wejścia NMEA 0183, NMEA 2000, port anteny VHF

Złącza

• Antena VHF: SO-239
• Radio VHF: SO-239
• GNSS: TNC
• Zasilanie/NMEA 0183/Tryb cichy: 12-stykowy okrągły multipol
• NMEA 2000: 5-stykowe złącze Micro-C
• USB: USB Micro-B

Interfejsy Danych

NMEA 0183: 2 x dwukierunkowe porty

NMEA 2000: NMEA 2000 Ed 3.101, LEN=1

USB: Wirtualny port COM dla danych NMEA 0183

Zgodność ze Standardami

Standardy AIS: IEC 62287-1 Ed. 3 ITU-R M.1371.5

Standardy bezpieczeństwa produktu: EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013 EN62311:2008

Standardy środowiskowe: IEC 60945 Ed. 4

Standardy interfejsu danych szeregowych: IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000: NMEA 2000 Ed 3.101

Standardy wydajności GNSS: IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Obsługiwane systemy: GPS, GLONASS, BeiDou, Galileo (dwa w dowolnej kombinacji, trzy w tym GPS, Galileo)

Kanały: 72

Antena wewnętrzna/zewnętrzna: Wewnętrzna lub opcjonalna antena zewnętrzna

Czas do pierwszego ustalenia pozycji z zimnego startu: 26s

Transceiver VHF

Schemat dostępu VDL: CSTDMA

Częstotliwość robocza: 156.025MHz - 162.025MHz

Szerokość kanału: 25kHz

Odbiorniki/Nadajniki: 2 x odbiorniki, 1 x nadajnik

Czułość odbiornika AIS (20% PER): -111dBm

Moc nadajnika AIS: 2W (+33dBm)

Interfejs Użytkownika

Wskaźniki: Zasilanie, czas nadawania, błąd, tryb cichy
