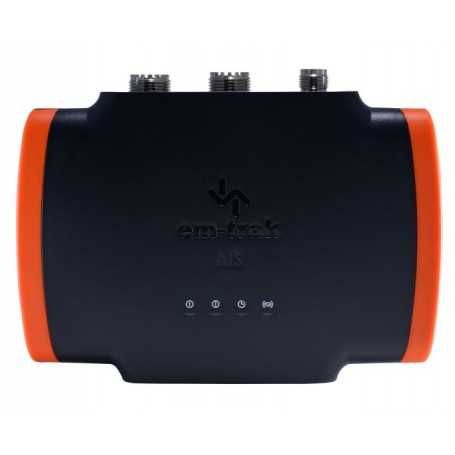

em-trak B923 (z VHF cepilnikom) oddajnik AIS razreda B 2W

B923 je standardna oddajna moč (2W CSTDMA) razreda B AIS oddajnik, ki je majhen in lahek, vendar zagotavlja najboljšo zmogljivost sprejema in oddajanja AIS, tako da vidite več informacij AIS in ciljev na največjem dosegu – vse doseženo z najnižjo porabo energije .

Integrirani visokozmogljiv VHF antenski razdelilnik B923 omogoča oddajno-sprejemniku, da deli vašo obstoječo VHF radijsko anteno brez izgube zmogljivosti in zanesljivosti. Z vgrajeno inteligentno povezljivostjo, integriranim GPS sprejemnikom in anteno naslednje generacije ter edinstvenim nosilnim sistemom FLEXI-FIT™ je varna in varna namestitev preprosta.

LASTNOSTI

• Certificiran AIS razreda B – 2W CSTDMA
• Vgrajen antenski razdelilnik VHF
• Globalni certifikat - USCG / FCC / Kanada / Evropa
• SRT-AIS™ Transceiver Engine za vrhunsko dokazano zmogljivost
• Sistem nosilcev FLEXI-FIT™ za enostavno, priročno in varno namestitev
• Notranji visokozmogljiv GPS sprejemnik in antena (zunanja antena izbirna)
• Odporen na vodo, pršenje pod pritiskom in vlago (certificiran IPx6, IPx7)
• Zaščiten pred tresljaji, udarci in ekstremnimi temperaturami
• Majhna in lahka
• Izjemno nizka poraba energije – najboljše v razredu
• Zagotovljena povezljivost in interoperabilnost s katerim koli risalnikom ali računalnikom
• NMEA 0183 & NMEA 2000
• Samodejno spremljanje zdravja in učinkovitosti
• Funkcija tihega načina (oddaj izklop).
• Izboljšan RF zaslon za zaščito pred elektromagnetnimi motnjami
• Vgrajena zaščita pred prenapetostjo
• Varno delovanje VHF radia

FIZIČNE IN OKOLJSKE SPECIFIKACIJE

Velikost (V x Š x G) 150 x 115 x 45 mm

Teža 415 g

Delovna temperatura -25°C do +55°C

Temperatura skladiščenja -25°C do +70°C

Zaščita pred vdorom IPx6 in IPx7

ELEKTRIČNE SPECIFIKACIJE

Napajalna napetost 12V ali 24V DC

Razpon napajalne napetosti 9,6V - 31,2V DC

Povprečni tok (pri 12V) 245mA

Največji tok 2A

Povprečna poraba energije (pri 12V) 2,9W

Galvanska izolacija Samo vhodi NMEA 0183, NMEA 2000, VHF antenski priključek

KONEKTORJI

VHF antena SO-239

VHF radio SO-239

GNSS TNC

Power/NMEA 0183/tihi način 12-smerni krožni multipol

NMEA 2000 5-smerni priključek Micro-C

USB USB Micro-B

PODATKOVNI Vmesniki

NMEA 0183 2 x dvosmerna vrata

NMEA 2000 NMEA 2000 Ed 3.101, LEN=1

USB PC virtualna com vrata za podatke NMEA 0183

SKLADNOST S STANDARDI

AIS standardi IEC 62287-1 Ed. 3 ITU-R M.1371.5

Standardi za varnost izdelkov EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013 EN62311:2008

Okoljski standardi IEC 60945 Ed. 4

Standardi serijskih podatkovnih vmesnikov IEC 61162-1 Ed 5.0 IEC 61162-2 Ed 1.0

NMEA 2000 NMEA 2000 Ed 3.101

Standardi delovanja GNSS IEC 61108-1 Ed 2.0 IEC 61108-02 Ed 1.0

GNSS

Podprti sistemi GPS, GLONASS, BeiDou, Galileo (dva v poljubni kombinaciji, trije vključno z GPS-om, Galileo)

Kanali 72

Notranja/zunanja antena Notranja ali dodatna zunanja antena

Čas za prvi popravek od hladnega zagona 26s

VHF oddajnik

VDL dostopna shema CSTDMA

Delovna frekvenca 156,025MHz - 162,025MHz

Pasovna širina kanala 25 kHz

Sprejemniki/oddajniki 2 x sprejemnika, 1 x oddajnik

Občutljivost sprejemnika AIS (20 % PER) -111 dBm

Moč oddajnika AIS 2W (+33dBm)

UPORABNIŠKI VMESNIK

Indikatorji Moč, časovna omejitev prenosa, napaka, tihi način
