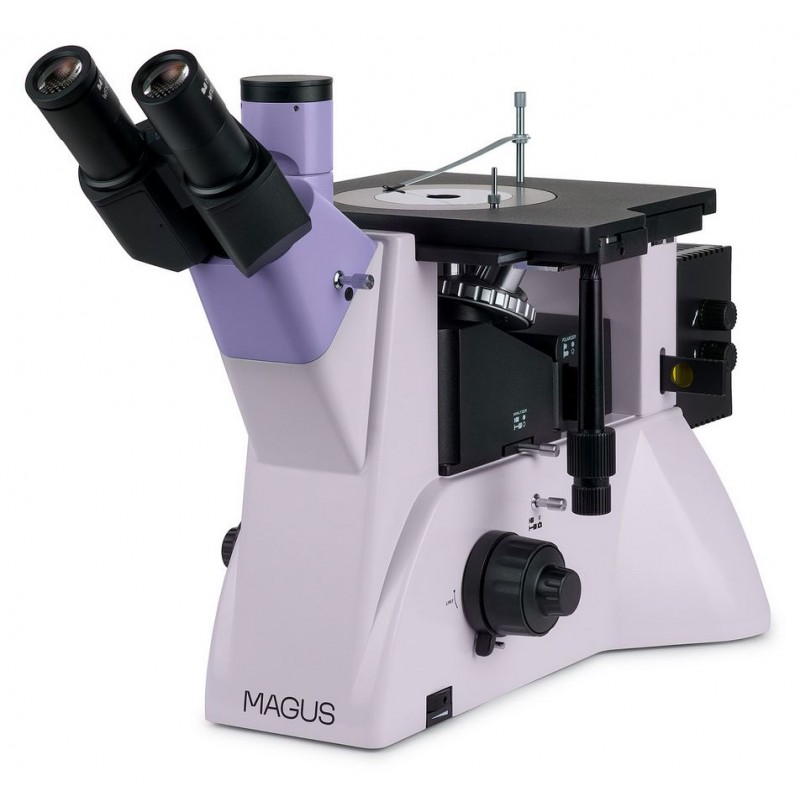

กล้องจุลทรรศน์โลหะวิทยาแบบกลับหัว Magus Metal V700 DIC (83714)

กล้องจุลทรรศน์นี้ออกแบบมาสำหรับการตรวจสอบโครงสร้างจุลภาคของโลหะ โลหะผสม วัสดุเซมิคอนดักเตอร์ และตัวอย่างทึบแสงอื่น ๆ โครงสร้างแบบกลับหัวช่วยให้ไม่มีข้อจำกัดในขนาดของตัวอย่าง โดยจำกัดเฉพาะน้ำหนักสูงสุดที่ 2 กก. ก่อนการสังเกต ตัวอย่างต้องได้รับการเตรียมอย่างเหมาะสมและวางบนแท่นโดยให้ผิวหน้าหันลงด้านล่าง

กล้องจุลทรรศน์รองรับเทคนิคคอนทราสต์แสงสะท้อนสามแบบ ได้แก่ brightfield, การโพลาไรซ์แบบง่าย และ differential interference contrast (DIC) โหมด brightfield ให้ภาพขยายที่แท้จริงของตัวอย่าง การโพลาไรซ์แบบง่ายช่วยลดแสงสะท้อนจากพื้นผิวโลหะและเน้นให้เห็นโพลิเมอร์หรือสิ่งแปลกปลอมอื่น ๆ DIC จะแปลงความแตกต่างของระดับความสูงให้เป็นความแตกต่างของคอนทราสต์ เผยให้เห็นลักษณะภูมิประเทศของผิวหน้าและให้ภาพตัวอย่างแบบสามมิติ

ท่อสามตา (trinocular) และพอร์ตกล้องด้านข้างเพิ่มเติม ช่วยให้สามารถเชื่อมต่อจอมอนิเตอร์และกล้องดิจิทัลได้พร้อมกัน กล้องจุลทรรศน์นี้เหมาะสำหรับใช้ในอุตสาหกรรมโลหะวิทยา วิศวกรรม อวกาศ นิวเคลียร์ และพลังงาน ตลอดจนห้องปฏิบัติการวิจัยและมหาวิทยาลัยเทคนิค

หัวกล้องจุลทรรศน์

ระบบออปติคัลเป็นแบบ infinity-corrected ระหว่างการประกอบ ท่อเลนส์ตาสามารถหมุนได้ 180 องศา และปรับระยะห่างตาให้เหมาะกับความสูงของผู้ใช้ หัวสามตาช่วยให้สามารถติดตั้งจอมอนิเตอร์ในท่อแนวตั้ง ขณะที่กล้องดิจิทัลติดตั้งที่พอร์ตด้านข้างของตัวกล้อง ตัวเลือกการแยกแสง ได้แก่ 50/50 หรือ 100/0 ที่หัวสามตา และ 100/0 หรือ 0/100 ที่ตัวกล้อง

จานหมุนวัตถุประสงค์

จานหมุนวัตถุประสงค์แบบห้าตำแหน่งติดตั้งอยู่บนฐานใต้แท่นวางตัวอย่าง มีช่องสำหรับใส่ DIC slider โดยเฉพาะ ซึ่งใช้สำหรับการตรวจด้วยเทคนิค DIC กับเลนส์วัตถุประสงค์ 5x, 10x และ 20x

เลนส์วัตถุประสงค์

กล้องจุลทรรศน์นี้ติดตั้งเลนส์วัตถุประสงค์แบบ plan achromatic ระยะทำงานยาว สำหรับเทคนิค brightfield, การโพลาไรซ์แบบง่าย และ DIC สำหรับการตรวจแบบ darkfield สามารถใช้ MAGUS Metal V700 BD เป็นทางเลือกได้

กลไกการโฟกัส

ปุ่มโฟกัสหยาบและละเอียดแบบ coaxial ติดตั้งอยู่ทั้งสองด้านที่ฐานกล้องจุลทรรศน์ ช่วยให้ผู้ใช้วางมือบนโต๊ะทำงานและรักษาท่าทางที่ผ่อนคลาย การโฟกัสเป็นไปอย่างราบรื่นและแม่นยำ มีตัวล็อกโฟกัสหยาบด้านขวาสำหรับปรับตำแหน่งอย่างรวดเร็วหลังเปลี่ยนตัวอย่าง และวงแหวนปรับแรงต้านโฟกัสด้านซ้ายสำหรับควบคุมความหนืดของการโฟกัสอย่างละเอียด

แท่นวางตัวอย่างแบบกลไก

การเคลื่อนที่ของตัวอย่างทำได้โดยการขยับแท่นในสองแกนตั้งฉากกัน ตรงกลางแท่นมีแผ่นกลมหมุนได้พร้อมช่องเปิดเปลี่ยนได้ขนาด 10 มม., 20 มม. หรือ 30 มม. ที่ยึดตัวอย่างจะช่วยล็อกตัวอย่างให้อยู่กับที่ระหว่างการสังเกต

แหล่งกำเนิดแสง

กล่องหลอดไฟมีหลอดฮาโลเจน 50 วัตต์ ให้ความสว่างเพียงพอสำหรับการสังเกตด้วยเลนส์วัตถุประสงค์ตั้งแต่ 4x ถึง 100x ในโหมด brightfield, การโพลาไรซ์ และ DIC แหล่งกำเนิดแสงฮาโลเจนให้สีที่สบายตา เหมาะสำหรับการทำงานเป็นเวลานาน

ระบบส่องสว่างแสงสะท้อน

ระบบส่องสว่างรองรับการจัดแสงแบบ Köhler ไดอะแฟรม field และ aperture ถูกตั้งศูนย์จากโรงงานและโดยปกติไม่ต้องปรับ แต่มีสกรูสำหรับตั้งศูนย์หากจำเป็น แหล่งกำเนิดแสงถูกตั้งศูนย์ในสามแกน มีตัวโพลาไรเซอร์และแอนาไลเซอร์แบบถอดได้สำหรับการตรวจแบบโพลาไรซ์ โพลาไรเซอร์หมุนได้ 360 องศา ขณะที่แอนาไลเซอร์อยู่กับที่

มี DIC prism slider สำหรับเทคนิค DIC กับเลนส์วัตถุประสงค์ 5x, 10x และ 20x พร้อมชุดฟิลเตอร์แสงสำหรับปรับสมดุลสีและความเข้มขณะสังเกตและถ่ายภาพจุลทรรศน์

อุปกรณ์เสริมและการขยายความสามารถ

อุปกรณ์เสริมเพิ่มเติมสามารถเพิ่มขีดความสามารถของกล้องจุลทรรศน์ได้ เช่น เลนส์ตาและเลนส์วัตถุประสงค์เพิ่มเติมเพื่อขยายช่วงกำลังขยาย กล้องดิจิทัลสำหรับแสดงภาพบนจอหรือคอมพิวเตอร์ และสไลด์สอบเทียบสำหรับการวัดคุณลักษณะของตัวอย่างอย่างแม่นยำ

คุณสมบัติเด่น

• ออกแบบสำหรับศึกษาตัวอย่างทึบแสง สามมิติ น้ำหนักสูงสุด 2 กก.

• หัวสามตาพร้อมปรับระยะห่างตาได้

• พอร์ตแนวตั้งและด้านข้างแยกกัน ใช้กล้องและจอพร้อมกันได้ พร้อมตัวเลือกแยกแสงที่ยืดหยุ่น

• ระบบส่องสว่างแสงสะท้อนฮาโลเจน 50 วัตต์ ให้สีธรรมชาติ

• ระบบ Köhler, องค์ประกอบโพลาไรซ์ในตัว และช่องใส่ DIC slider

• แท่นวางตัวอย่างขนาดใหญ่พร้อมแผ่นหมุนและช่องเปิดเปลี่ยนได้

• มีเลนส์ตา เลนส์วัตถุประสงค์ และอุปกรณ์เสริมให้เลือกหลากหลาย

รายการในชุด

• ฐานพร้อมช่องเสียบไฟฟ้า ระบบโฟกัส แท่นวางตัวอย่าง และจานหมุนวัตถุประสงค์

• กล่องหลอดไฟ

• หัวสามตา

• เลนส์วัตถุประสงค์ infinity plan achromatic:

  • LMPlan 5x/0.12 DIC ระยะทำงาน 15.73 มม.

  • LMPlan 10x/0.25 DIC ระยะทำงาน 20.2 มม.

  • LMPlan 20x/0.40 DIC ระยะทำงาน 4.5 มม.

  • PL L50x/0.70 ระยะทำงาน 3.68 มม.

• เลนส์ตา 10x/22 มม. ระยะห่างตายาว 2 ชิ้น

• อะแดปเตอร์ C-mount 1x

• DIC slider สำหรับเลนส์วัตถุประสงค์ 5x, 10x และ 20x

• ประแจหกเหลี่ยม

• สายไฟ AC

• ผ้าคลุมกันฝุ่น

• คู่มือผู้ใช้และบัตรรับประกัน

อุปกรณ์เสริมที่สั่งได้

• เลนส์ตา 10x/22 มม. พร้อมสเกล

• เลนส์ตา: 12.5x/14 มม., 15x/15 มม., 20x/12 มม., 25x/9 มม.

• เลนส์วัตถุประสงค์ infinity plan achromatic เพิ่มเติม: 40x, 60x, 80x และ 100x แบบแห้ง

• กล้องดิจิทัล

• สไลด์สอบเทียบ

ข้อมูลจำเพาะ

รหัสสินค้า: 83714
แบรนด์: MAGUS
การรับประกัน: 5 ปี
EAN: 5905555021300
ขนาดกล่อง: 35 × 68 × 49 ซม.
น้ำหนักจัดส่ง: 15.96 กก.

ประเภท: กล้องจุลทรรศน์โลหะวิทยาแบบออปติคัล
หัวกล้อง: สามตา แบบ Siedentopf หมุนได้ 180 องศา
มุมเอียงหัวกล้อง: 45 องศา
ช่วงกำลังขยาย: 50x ถึง 500x ขยายได้สูงสุด 2500x ด้วยอุปกรณ์เสริม
เส้นผ่านศูนย์กลางท่อเลนส์ตา: 30 มม.
เลนส์ตา: 10x/22 มม. ระยะห่างตา 10 มม.

เลนส์วัตถุประสงค์: infinity plan achromatic และ DIC ระยะ parfocal 45 มม.
จานหมุนวัตถุประสงค์: 5 ตำแหน่ง พร้อมช่อง DIC

ระยะห่างระหว่างตา: 48 ถึง 75 มม.
ขนาดแท่นวางตัวอย่าง: 242 × 200 มม.
ระยะการเคลื่อนที่ของแท่น: 30 × 30 มม.
ลักษณะแท่น: แท่นกลไกสองแกนพร้อมแผ่นหมุนและช่องเปิดเปลี่ยนได้

ระบบโฟกัส: โฟกัสหยาบแบบ coaxial พร้อมล็อกและปรับแรงต้าน โฟกัสละเอียดแม่นยำ 0.002 มม.
ระบบส่องสว่าง: แสงสะท้อนฮาโลเจน
แหล่งกำเนิดแสง: หลอดฮาโลเจน 12 V, 50 W
ปรับความสว่าง: ได้
แหล่งจ่ายไฟ: 220 V ±22 V, 50 Hz

ฟิลเตอร์แสง: น้ำเงิน เขียว ขุ่น เหลือง
อุณหภูมิใช้งาน: +5 ถึง +35 °C

คุณสมบัติเพิ่มเติม: DIC slider, โพลาไรเซอร์และแอนาไลเซอร์ถอดได้
ระดับผู้ใช้: ผู้ใช้ที่มีประสบการณ์และมืออาชีพ
ความยากในการประกอบ: ซับซ้อน
การใช้งาน: วิเคราะห์โลหะวิทยา
ตำแหน่งแสงส่องสว่าง: ด้านล่าง แสงสะท้อน
วิธีการสังเกต: brightfield, การโพลาไรซ์, DIC
อุปกรณ์เสริมในชุด: ผ้าคลุมกันฝุ่น
