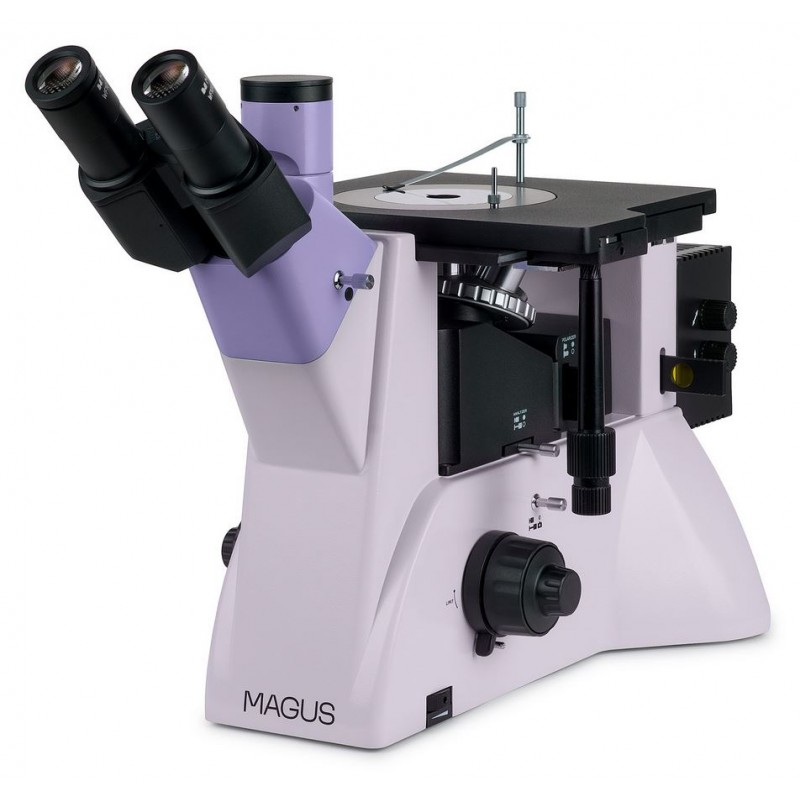

Magus Metal V700 DIC 金相倒置显微镜（83714）

该显微镜专为观察金属、合金、半导体材料及其他不透明样品的微观结构而设计。其倒置结构对样品尺寸没有限制，仅对重量有限制，最大可达2千克。观察前，需对样品进行适当制备，并将其表面朝下放置在载物台上。

显微镜支持三种反射光对比技术：明场、简单偏振和微分干涉对比（DIC）。明场可真实放大样品图像；简单偏振可减少金属表面的眩光，并突出显示聚合物及其他异物夹杂物；微分干涉对比将高度差异转化为对比度变化，揭示表面形貌，使样品呈现三维浮雕效果。

三目镜筒和额外的侧面摄像端口可同时连接显示器和数码相机。该显微镜适用于冶金、工程、航空航天、核能和能源等行业，以及科研实验室和技术类高校。

显微镜镜头

光学系统为无限远校正。在组装过程中，目镜筒可旋转180度，并可根据用户身高调节出瞳距离。三目镜头允许在垂直筒上安装显示器，数码相机则安装在显微镜机身侧端口。光路分光选项包括三目镜头的50/50或100/0，以及机身的100/0或0/100。

转换物镜转盘

五孔物镜转换转盘安装在载物台下方的支架上。其设有专用DIC滑槽，用于5x、10x和20x物镜进行微分干涉对比显微观察。

物镜

显微镜配备长工作距离平场消色差物镜，适用于明场、简单偏振和DIC技术。如需暗场显微观察，可选用MAGUS Metal V700 BD型号。

调焦机构

同轴粗微调旋钮位于显微镜底座两侧，便于用户将手放在工作台面上，保持放松姿势。调焦过程平滑且精确。右侧设有粗调锁，可在更换样品后快速复位，左侧的张力调节环可精细控制调焦阻力。

机械载物台

样品通过载物台沿两条垂直轴移动。载物台中央为可旋转圆盘，配有10毫米、20毫米或30毫米直径的可更换孔径。样品夹可在观察过程中固定样品。

光源

灯箱内置50 W卤素灯泡，能为4x至100x物镜在明场、偏振和DIC模式下提供充足亮度。卤素光源色温舒适，适合长时间工作。

反射光照明

照明系统支持柯勒照明。视场光阑和孔径光阑在出厂时已居中，通常无需调整，如有需要可通过调节螺钉进行校正。光源本身可沿三轴居中。可拆卸的偏振片和检偏器支持偏振显微观察；偏振片可360度旋转，检偏器保持固定。

DIC棱镜滑块用于5x、10x和20x物镜的微分干涉对比显微观察。配备多种光学滤色片，可在观察和显微摄影时调节色彩平衡和亮度。

配件与扩展性

可选配件进一步提升显微镜性能。额外目镜和物镜可扩展放大倍率范围，数码相机可将图像输出至显示器或计算机，校准片可实现样品特征的精确测量。

主要特点

• 专为研究重量不超过2千克的不透明三维样品设计

• 三目镜头，出瞳距离可调

• 独立的垂直和侧面端口，可同时连接相机和显示器，具备灵活的分光选项

• 强大的50 W卤素反射光照明，色彩还原自然

• 柯勒照明，内置偏振组件和DIC滑槽

• 大型机械载物台，带旋转圆盘和可更换孔径

• 丰富的兼容目镜、物镜及配件选择

包装清单

• 带集成电源输入、调焦系统、载物台和物镜转盘的支架

• 灯箱

• 三目镜头

• 无限远平场消色差物镜：

  • LMPlan 5x/0.12 DIC，工作距离15.73毫米

  • LMPlan 10x/0.25 DIC，工作距离20.2毫米

  • LMPlan 20x/0.40 DIC，工作距离4.5毫米

  • PL L50x/0.70，工作距离3.68毫米

• 10x/22毫米长出瞳目镜，两只

• 1x C型接口适配器

• 适用于5x、10x和20x物镜的DIC滑块

• 内六角扳手

• 交流电源线

• 防尘罩

• 用户手册及保修卡

可选配件

• 带刻度的10x/22毫米目镜

• 目镜：12.5x/14毫米、15x/15毫米、20x/12毫米、25x/9毫米

• 额外无限远平场消色差物镜：40x、60x、80x、100x干式

• 数码相机

• 校准片

技术参数

产品编号：83714
品牌：MAGUS
保修期：5年
EAN：5905555021300
包装尺寸：35 × 68 × 49厘米
运输重量：15.96千克

类型：冶金光学显微镜
显微镜头：三目，Siedentopf型，可旋转180度
头部倾角：45度
放大倍率范围：50x至500x，配合选配件可扩展至2500x
目镜筒直径：30毫米
目镜：10x/22毫米，出瞳距离10毫米

物镜：无限远平场消色差及DIC物镜，视场距离45毫米
转换物镜转盘：五孔，带DIC滑槽

瞳距调节范围：48至75毫米
载物台尺寸：242 × 200毫米
载物台移动范围：30 × 30毫米
载物台结构：双轴机械载物台，带旋转圆盘和可更换孔径

调焦系统：同轴粗调带锁和张力调节，微调精度0.002毫米
照明：卤素反射光
光源：12 V，50 W卤素灯泡
亮度调节：有
电源：220 V ±22 V，50 Hz

滤色片：蓝色、绿色、磨砂、黄色
工作温度：+5至+35°C

其他功能：DIC滑块、可拆卸偏振片和检偏器
用户级别：有经验用户及专业人士
组装难度：复杂
应用领域：冶金分析
照明位置：下方反射光
观察方法：明场、偏振、微分干涉对比
标配配件：防尘罩
