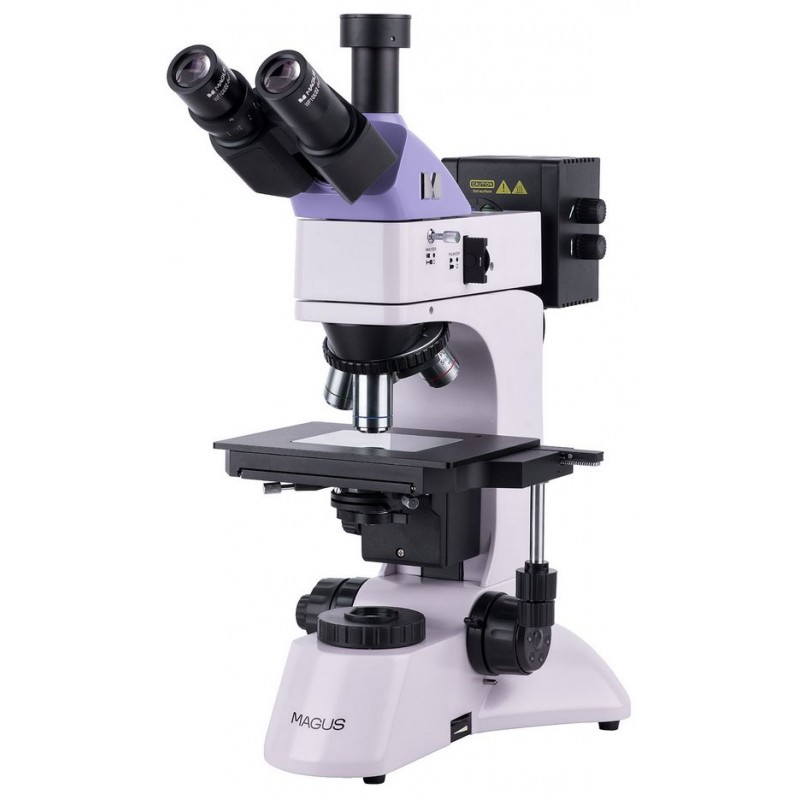

Kính hiển vi luyện kim Magus Metal 600 BD (82897)

Kính hiển vi luyện kim MAGUS Metal 600 BD được thiết kế để quan sát mẫu vật trong ánh sáng phản xạ bằng các kỹ thuật trường sáng, trường tối và phân cực. Thiết bị này dùng để phân tích vật liệu kim loại và bán dẫn, cũng như các mẫu phẳng, được đánh bóng và có độ phản xạ cao khác. Khi sử dụng ánh sáng truyền qua, kính hiển vi cũng có thể dùng để nghiên cứu mẫu bán trong suốt, như màng mỏng hoặc các hạt được giữ lại trên màng lọc. Mẫu này rất phù hợp cho ứng dụng trong kỹ thuật luyện kim và cơ khí, phòng thí nghiệm kiểm soát chất lượng và kỹ thuật, và các trường đại học kỹ thuật.

Hệ thống quang học

Kính hiển vi được trang bị đầu ba thị kính với ống ba thị kính để gắn camera kỹ thuật số. Bộ chia chùm tia dẫn ánh sáng hoàn toàn đến thị kính hoặc hoàn toàn đến cổng camera, với hai vị trí lựa chọn: 100:0 và 0:100. Vòng điều chỉnh điốp nằm trên ống thị kính bên trái cho phép điều chỉnh thị lực cá nhân.

Ở cấu hình tiêu chuẩn, kính hiển vi cung cấp dải phóng đại từ 50× đến 400×. Dải này có thể mở rộng với các vật kính và thị kính tùy chọn. Hệ thống sử dụng vật kính vô cực phẳng achromat với khoảng làm việc dài, tối ưu cho cả trường sáng và trường tối. Mâm xoay vật kính có năm khe vật kính; bốn vật kính được cung cấp sẵn, một khe còn lại để lắp vật kính tùy chọn. Mâm xoay được thiết kế hướng vào trong giúp người dùng dễ dàng quan sát vật kính nào đang được sử dụng trên đường quang học.

Hệ thống chiếu sáng

Kính hiển vi sử dụng đèn halogen tạo ra ánh sáng ấm, giúp giảm mỏi mắt khi quan sát lâu. Bộ chiếu sáng truyền qua có công suất 30 W, trong khi bộ chiếu sáng phản xạ cung cấp 50 W, đảm bảo đủ độ sáng cho quan sát trường tối thoải mái.

Hệ thống chiếu sáng phản xạ bao gồm thiết bị trường tối, hệ thống phân cực, khẩu trường và khẩu độ cho chiếu sáng Köhler, cùng bộ lọc màu. Nguồn sáng cũng có thể được căn chỉnh chính xác.

Hệ thống chiếu sáng truyền qua có tụ Abbe với thấu kính gập xuống cho vật kính phóng đại thấp, cùng khẩu độ và khẩu trường để thiết lập chiếu sáng Köhler chuẩn xác.

Bàn mẫu và cơ chế lấy nét

Mẫu vật di chuyển cùng với bàn mẫu cơ học hai trục. Chiều cao mẫu tối đa khuyến nghị là 20 mm. Khi làm việc với mẫu bán trong suốt, bàn mẫu được trang bị tấm kính trong suốt.

Lấy nét được điều khiển qua núm lấy nét thô và tinh đồng trục đặt thấp ở hai bên kính hiển vi. Thiết kế này giúp người dùng có thể đặt tay thoải mái trên bàn thay vì phải giữ trên không. Cơ chế lấy nét thô có núm khóa bên phải và điều chỉnh lực bên trái, đảm bảo lấy nét ổn định và chính xác.

Phụ kiện và khả năng mở rộng

Kính hiển vi MAGUS Metal 600 BD có nhiều phụ kiện tùy chọn như vật kính khoảng làm việc dài cho trường sáng và trường tối, thị kính bổ sung, lam hiệu chuẩn và camera kỹ thuật số, cho phép cấu hình kính hiển vi phù hợp với nhu cầu kiểm tra và nghiên cứu cụ thể.

Đặc điểm nổi bật

• Quan sát mẫu vật không trong suốt, phẳng, được đánh bóng cao tới 20 mm trong ánh sáng phản xạ bằng các kỹ thuật trường sáng, trường tối và phân cực

• Có thể quan sát mẫu bán trong suốt bằng ánh sáng truyền qua

• Ống ba thị kính để lắp camera kỹ thuật số với bộ chia chùm tia 100:0 / 0:100

• Vật kính vô cực phẳng achromat với khoảng làm việc dài, tối ưu cho trường sáng và trường tối (BD)

• Đèn halogen truyền qua 30 W và đèn halogen phản xạ 50 W cho quan sát trường tối hiệu quả

• Chiếu sáng Köhler trong ánh sáng phản xạ với nguồn sáng có thể căn chỉnh, khẩu trường và khẩu độ, cùng bộ lọc màu

• Chiếu sáng Köhler trong ánh sáng truyền qua với tụ Abbe có thể căn chỉnh, điều chỉnh độ cao và thấu kính gập xuống

• Tương thích rộng với các thị kính và vật kính tùy chọn

Bộ sản phẩm bao gồm

• Thân máy với đầu vào nguồn, nguồn sáng truyền qua và tụ, cơ chế lấy nét, bàn mẫu và mâm xoay vật kính

• Bộ chiếu sáng phản xạ với hộp đèn

• Đầu ba thị kính

• Vật kính vô cực phẳng achromat:

  • PL L5×/0.12 BD, WD 9.7 mm

  • PL L10×/0.25 BD, WD 9.3 mm

  • PL L20×/0.40 BD, WD 7.2 mm

  • PL L40×/0.60 BD, WD 3.0 mm

• Hai thị kính 10×/22 mm với khoảng cách mắt dài

• Tấm kính trong suốt cho bàn mẫu

• Adapter C-mount 1×

• Chìa lục giác

• Dây nguồn AC

• Dây nguồn cho bộ chiếu sáng phản xạ

• Áo trùm bụi

• Sách hướng dẫn sử dụng và thẻ bảo hành

Có thể đặt thêm

• Thị kính 10×/22 mm có thước đo

• Cặp thị kính: 12.5×/14 mm, 15×/15 mm, 20×/12 mm, 25×/9 mm

• Vật kính tùy chọn:

  • PL L50×/0.70 BD, WD 2.5 mm

  • PL L60×/0.70 BD, WD 1.9 mm

  • PL L80×/0.80 BD, WD 0.8 mm

  • PL L100×/0.85 BD (khô), WD 0.4 mm

• Camera kỹ thuật số

• Lam hiệu chuẩn

Thông số kỹ thuật

• Mã sản phẩm: 82897

• Thương hiệu: MAGUS

• Bảo hành: 5 năm

• EAN: 5905555018294

• Kích thước đóng gói: 35 × 30 × 75 cm

• Trọng lượng vận chuyển: 14,5 kg

• Loại: quang/hình, luyện kim

• Đầu kính hiển vi: ba thị kính, Siedentopf

• Góc nghiêng đầu: 30°

• Dải phóng đại tiêu chuẩn: 50×–400×

• Dải phóng đại tùy chọn: lên đến 2500×

• Đường kính ống thị kính: 30 mm

• Khoảng cách đồng tử: 48–75 mm

• Kích thước bàn mẫu: 210 × 140 mm

• Phạm vi di chuyển bàn mẫu: 75 / 50 mm

• Loại bàn mẫu: bàn cơ học hai trục với tấm kính

• Điều chỉnh điốp: ±5 trên ống thị kính bên trái

• Tụ (ánh sáng truyền qua): tụ Abbe có thể căn chỉnh và điều chỉnh độ cao, NA 1.25, với khẩu độ và thấu kính gập xuống

• Khẩu độ: khẩu trường và khẩu độ tích hợp cho ánh sáng truyền qua và phản xạ

• Hệ thống lấy nét: lấy nét thô đồng trục (có khóa và điều chỉnh lực) và lấy nét tinh, độ phân giải 0,002 mm

• Chiếu sáng: halogen, có thể điều chỉnh độ sáng

• Nguồn điện: 220 ± 22 V, 50 Hz

• Nguồn sáng: ánh sáng phản xạ 12 V / 50 W; ánh sáng truyền qua 12 V / 30 W

• Bộ lọc: xanh lá, xanh dương, vàng, mờ

• Nhiệt độ hoạt động: +5 °C đến +35 °C

• Tính năng bổ sung: bộ phân tích tích hợp, bộ phân cực tháo rời, thiết bị trường tối

• Đối tượng sử dụng: người dùng có kinh nghiệm và chuyên gia

• Ứng dụng: phân tích luyện kim

• Phương pháp quan sát: trường sáng, trường tối, phân cực

• Phụ kiện bảo vệ đi kèm: áo trùm bụi

• Trọng lượng: 11 kg
