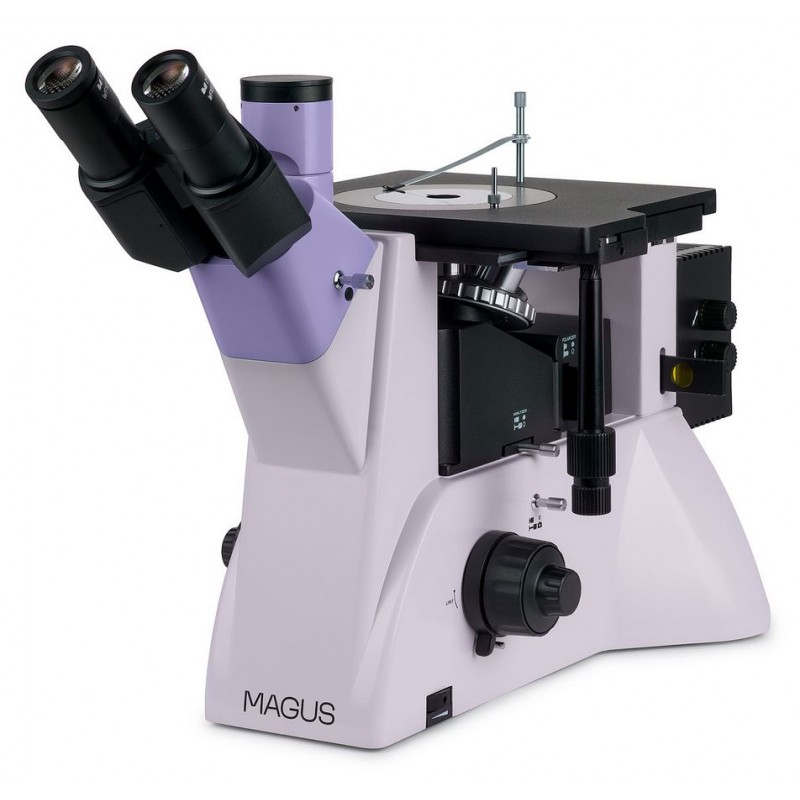

מיקרוסקופ מטלורגי הפוך Magus Metal V700 DIC (83714)

מיקרוסקופ זה מיועד לבחינת המיקרו-מבנה של מתכות, סגסוגות, חומרים מוליכים למחצה ודגימות אטומות נוספות. המבנה ההפוך שלו אינו מגביל את גודל הדגימה, כאשר רק המשקל מוגבל למקסימום של 2 ק"ג. לפני התצפית, יש להכין את הדגימה כראוי ולאחר מכן להניח אותה על הבמה כשהפנים שלה כלפי מטה.

המיקרוסקופ תומך בשלוש טכניקות ניגוד אור מוחזר: שדה בהיר, קיטוב פשוט וניגוד הפרש דיפרנציאלי (DIC). שדה בהיר מספק ייצוג אמיתי ומוגדל של הדגימה. קיטוב פשוט מפחית סנוור ממשטחים מתכתיים ומדגיש פולימרים ותכלילים זרים אחרים. ניגוד הפרש דיפרנציאלי ממיר הבדלי גובה לשינויים בניגוד, חושף את טופוגרפיית המשטח ויוצר מראה תלת-ממדי לדגימה.

צינור טרינוקולרי ויציאת מצלמה צדדית נוספת מאפשרים חיבור של מסך ומצלמה דיגיטלית בו-זמנית. המיקרוסקופ מתאים לשימוש בתעשיות מתכת, הנדסה, תעופה וחלל, גרעין ואנרגיה, וכן במעבדות מחקר ואוניברסיטאות טכנולוגיות.

ראש המיקרוסקופ

המערכת האופטית מתוקנת לאינסוף. במהלך ההרכבה, ניתן לסובב את צינורות העינית ב-180 מעלות ולהתאים את מרחק העין לגובה המשתמש. הראש הטרינוקולרי מאפשר התקנת מסך בצינור האנכי, בעוד שמצלמה דיגיטלית מותקנת ביציאה הצדדית בגוף המיקרוסקופ. אפשרויות פיצול האור כוללות 50/50 או 100/0 בראש הטרינוקולרי ו-100/0 או 0/100 בגוף.

צריח אובייקטיבים מסתובב

צריח מסתובב בעל חמישה מצבים מותקן על הסטנד מתחת לבמה. הוא כולל חריץ ייעודי למחליק DIC, המשמש בעת ביצוע מיקרוסקופיית ניגוד הפרש דיפרנציאלי עם אובייקטיבים של 5x, 10x ו-20x.

אובייקטיבים

המיקרוסקופ מצויד באובייקטיבים פלן אכרומטיים למרחק עבודה ארוך, המיועדים לשדה בהיר, קיטוב פשוט וטכניקות DIC. למיקרוסקופיית שדה אפל, ניתן להשתמש ב-MAGUS Metal V700 BD כחלופה.

מנגנון מיקוד

כפתורי מיקוד גס ועדין קואקסיאליים ממוקמים בשני צידי בסיס המיקרוסקופ, ומאפשרים למשתמש להניח את ידיו על משטח העבודה ולשמור על תנוחה רגועה. המיקוד חלק ומדויק. מנעול מיקוד גס בצד ימין מאפשר מיקום מהיר מחדש לאחר החלפת דגימות, בעוד שטבעת כיוון התנגדות בצד שמאל מאפשרת שליטה עדינה בהתנגדות המיקוד.

במה מכנית

תנועת הדגימה מתבצעת על ידי הזזת הבמה לאורך שני צירים ניצבים. במרכז הבמה נמצא לוח עגול מסתובב עם פתחים מתחלפים בקוטר 10 מ"מ, 20 מ"מ או 30 מ"מ. מחזיק דגימה מקבע את הדגימה במקומה במהלך התצפית.

מקור אור

בית המנורה מכיל נורת הלוגן 50W המספקת בהירות מספקת לתצפית עם אובייקטיבים בטווח 4x עד 100x במצבי שדה בהיר, קיטוב ו-DIC. מקור האור ההלוגני מספק טמפרטורת צבע נוחה המתאימה לעבודה ממושכת.

הארה באור מוחזר

מערכת ההארה תומכת בהארת Köhler. דיאפרגמות השדה והצמצם ממורכזות במפעל ולרוב אינן דורשות כיוון, אך קיימים ברגי מיקוד במידת הצורך. מקור האור עצמו ממורכז בשלושה צירים. מקטב ומנתח נשלפים מאפשרים מיקרוסקופיית קיטוב; המקטב מסתובב 360 מעלות, בעוד שהמנתח נותר קבוע.

מחליק פריזמה DIC משמש למיקרוסקופיית ניגוד הפרש דיפרנציאלי עם אובייקטיבים של 5x, 10x ו-20x. כלול סט פילטרי אור להתאמת איזון הצבע והעוצמה במהלך תצפית וצילום מיקרוסקופי.

אביזרים והרחבה

אביזרים נוספים יכולים להרחיב עוד את יכולות המיקרוסקופ. עיניות ואובייקטיבים נוספים מרחיבים את טווח ההגדלה, מצלמות דיגיטליות מאפשרות יצוא תמונה למסך או מחשב, ומשטחי כיול מאפשרים מדידה מדויקת של מאפייני הדגימה.

תכונות עיקריות

• מיועד לחקר דגימות אטומות ותלת-ממדיות במשקל עד 2 ק"ג

• ראש טרינוקולרי עם התאמת מרחק עין

• יציאות אנכית וצדדית נפרדות לשימוש בו-זמני במצלמה ומסך, עם אפשרויות פיצול קרן גמישות

• הארת הלוגן עוצמתית 50W באור מוחזר עם נאמנות צבע טבעית

• הארת Köhler, רכיבי קיטוב מובנים וחריץ למחליק DIC

• במה מכנית גדולה עם לוח מסתובב ופתחים מתחלפים

• מבחר רחב של עיניות, אובייקטיבים ואביזרים תואמים

תכולת האריזה

• סטנד עם כניסת חשמל מובנית, מערכת מיקוד, במה וצריח מסתובב

• בית מנורה

• ראש טרינוקולרי

• אובייקטיבים פלן אכרומטיים אינסופיים:

  • LMPlan 5x/0.12 DIC, מרחק עבודה 15.73 מ"מ

  • LMPlan 10x/0.25 DIC, מרחק עבודה 20.2 מ"מ

  • LMPlan 20x/0.40 DIC, מרחק עבודה 4.5 מ"מ

  • PL L50x/0.70, מרחק עבודה 3.68 מ"מ

• עיניות 10x/22 מ"מ עם מרחק עין ארוך, שתי יחידות

• מתאם C-mount 1x

• מחליק DIC לאובייקטיבים 5x, 10x ו-20x

• מפתח אלן

• כבל חשמל AC

• כיסוי אבק

• מדריך משתמש וכרטיס אחריות

זמין לפי דרישה

• עינית 10x/22 מ"מ עם סולם

• עיניות: 12.5x/14 מ"מ, 15x/15 מ"מ, 20x/12 מ"מ, 25x/9 מ"מ

• אובייקטיבים פלן אכרומטיים אינסופיים נוספים: 40x, 60x, 80x ו-100x יבש

• מצלמה דיגיטלית

• משטח כיול

מפרט טכני

מזהה מוצר: 83714
מותג: MAGUS
אחריות: 5 שנים
EAN: 5905555021300
מידות האריזה: 35 × 68 × 49 ס"מ
משקל משלוח: 15.96 ק"ג

סוג: מיקרוסקופ מטלורגי, אופטי
ראש מיקרוסקופ: טרינוקולרי, מסוג Siedentopf, ניתן לסיבוב 180 מעלות
זווית ראש: 45 מעלות
טווח הגדלה: 50x עד 500x, ניתן להרחבה עד 2500x עם רכיבים אופציונליים
קוטר צינור עינית: 30 מ"מ
עיניות: 10x/22 מ"מ עם מרחק עין 10 מ"מ

אובייקטיבים: פלן אכרומטיים אינסופיים ואובייקטיבי DIC, מרחק פרפוקלי 45 מ"מ
צריח מסתובב: חמישה מצבים עם חריץ DIC

מרחק בין אישונים: 48 עד 75 מ"מ
גודל במה: 242 × 200 מ"מ
תנועת במה: 30 × 30 מ"מ
עיצוב במה: במה מכנית דו-צירית עם לוח מסתובב ופתחים מתחלפים

מערכת מיקוד: מיקוד גס קואקסיאלי עם מנעול וכיוון התנגדות, מיקוד עדין בדיוק 0.002 מ"מ
הארה: אור מוחזר הלוגני
מקור אור: נורת הלוגן 12V, 50W
שליטת בהירות: כן
ספק כוח: 220V ±22V, 50Hz

פילטרי אור: כחול, ירוק, מט, צהוב
טמפרטורת עבודה: +5 עד +35 מעלות צלזיוס

תכונות נוספות: מחליק DIC, מקטב ומנתח נשלפים
רמת משתמש: משתמשים מנוסים ואנשי מקצוע
קושי הרכבה: מסובך
יישום: אנליזה מטלורגית
מיקום הארה: תחתון, אור מוחזר
שיטות תצפית: שדה בהיר, קיטוב, ניגוד הפרש דיפרנציאלי
אביזר כלול: כיסוי אבק
