Paket Standar HUGHES 9203 BGAN Patrol (MPT).

Terminal komunikasi saat bergerak Hughes 9203 BGAN yang ringkas dan ringan memungkinkan prajurit yang turun dari kuda untuk terus terhubung dengan gambaran kesadaran situasional melalui Sistem Manajemen Pertempuran (BMS) untuk pertama kalinya.

Terminal Patroli BGAN terhubung ke jaringan satelit tanpa memerlukan arahan atau intervensi pengguna dan terintegrasi dengan sistem komunikasi dan baterai yang ada. Pengguna tidak perlu lagi berhenti sejenak dan menggunakan terminal COTP statis untuk berkomunikasi – sehingga mengurangi kerentanan di lapangan.

BGAN Patrol menyediakan komunikasi melampaui garis pandang (BLOS), memperluas jaringan IP garis pandang (LOS) secara independen dari jaringan terestrial mana pun. Pengguna dapat terhubung pada IP latar belakang standar hingga 100 kbps melalui ethernet atau melalui fitur Wi-Fi multi-pengguna bawaan untuk mendukung sekelompok koneksi lokal.

Perangkat pengguna akhir, seperti perangkat Android Taktis, dapat dihubungkan ke terminal BGAN Patrol untuk menyediakan data ke aplikasi penting untuk mendapatkan keunggulan operasional dibandingkan musuh di lapangan. Aplikasi yang umum meliputi:

• Pengaktifan Battle Management System (BMS), seperti TAK dan SitaWare

• Menjembatani jaringan radio Mobile Ad-hoc Network (MANET) dan Beyond Line of Sight (BLOS).

• Blue Force Tracking (BFT) pasukan sekutu di peta langsung

• Data pencari jangkauan laser untuk memberikan jarak yang tepat ke target jarak jauh untuk penembak jitu, artileri, dan dukungan udara

• Pengumpulan dan penyambutan Kesadaran Situasional untuk memaksimalkan koordinasi

• Meminta Evakuasi Medis Korban (MedEvac)

FITUR

Fitur utama

• Peringkat IP65 yang kokoh dan tahan lama

• Komunikasi saat bepergian (COTM)

• Wi-Fi bawaan

• Antarmuka pengguna terintegrasi tingkat lanjut (IUI)

• Aktivasi Konteks Otomatis (ACA)

• L-band yang diperluas (XL-Band) diaktifkan

Antarmuka

• Koneksi Ethernet (RJ45)

• WLAN 802.11b/g/n

Isi Paket

• Unit Modem Patroli BGAN

• Antena Eksternal BGAN Patrol dengan kabel koaksial TNC

• Tiang dengan dudukan antena eksternal (diameter 2cm untuk digunakan dengan tali Molle)

• Catu daya AC-DC dengan kabel listrik AS, Inggris, dan UE

• Panduan Memulai Cepat

• Baterai litium-ion internal

Aksesori Opsional

• Tas jinjing yang lembut

• Kasus transit yang sulit

• Kabel baterai BB-55/2590 12V (1m)

• Kabel baterai AN/PRC-148/MBITR (1m)

SPESIFIKASI * * Produk saat ini telah dirancang dan diintegrasikan oleh Hughes , spesifikasi dan kinerja tunduk pada tinjauan desain akhir, uji penerimaan, validasi, dan verifikasi

JENIS ANTENA Omni-arah. Tidak perlu menunjuk

UKURAN

Antena 153 mm x 100 mm Ø

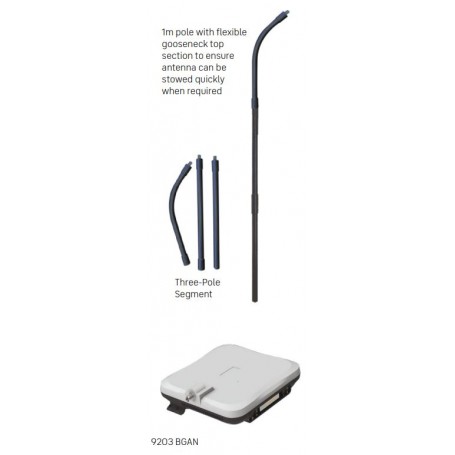

Tiang 3 Bagian 1000 mm x 20 mm Ø Bagian atas leher angsa agar antena dapat disimpan dengan cepat untuk masuk ke kendaraan, dll

Berat Terminal 1,4 kg

FREKUENSI

Frekuensi Satelit TX 1626,5–1660,5 dan 1668–1675 MHz

Frekuensi RX Satelit 1518–1559 MHz

Frekuensi GPS 1575,42 MHz Sinyal GPS melalui antena eksternal

MASA PAKAI BATERAI (Hanya baterai lithium-ion yang dapat diisi ulang, tanpa baterai eksternal):

Waktu TX Berkelanjutan Hingga 2 jam pada 128 kbps

Waktu RX Berkelanjutan Hingga 4 jam pada 128 kbps

Waktu Siaga Hingga 36 jam

KEKUATAN EKSTERNAL:

Kabel daya AC-DC dengan kabel daya AS, Inggris, dan UE Kabel baterai BB-55/2590 12V opsional (1m) Kabel baterai AN/PRC-148(MBITR) opsional (1m)

Perkiraan kebutuhan baterai untuk penggunaan 3 hari pada siklus kerja 5% TX/5% RX: - BB-2590 = 1 baterai, - BB-5590 = 1 baterai, - AN/PRC-148(MBITR) = 3 baterai

KEADAAN LINGKUNGAN

Suhu Pengoperasian -5˚ C hingga +55˚ C dengan baterai, -25˚ C hingga +55˚ C tidak termasuk baterai

Suhu Penyimpanan -25˚ C hingga +55˚ C dengan baterai, -25˚ C hingga +80˚ C tidak termasuk baterai

Sesuai Air dan Debu IP-65

Kelembapan 95% RH pada +40° C

Getaran Mekanis 200–2000 Hz, 0,3 m2/s3; MIL-STD 810G

SERTIFIKASI CE, FCC, EU WEEE, RoHS 3

ANTARMUKA: • 1x konektor ethernet RJ45, • WLAN 802.11b/g/n, • Slot SIM /USIM, • Konektor barel DC, • WebUI (kaya fitur, konsisten dengan lini produk Hughes BGAN ), • Kompatibel dengan Aplikasi Hughes BGAN untuk iOS dan Android, • Antarmuka Pengguna Internal (iUI) dengan LCD dan tombol

RANGE ELEVASI 30° hingga 90°
