Standartinis HUGHES 9203 BGAN Patrol (MPT) komplektas

Kompaktiškas, lengvas Hughes 9203 BGAN komunikacijos ant judėjimo terminalas leidžia nulipusiems kariams pirmą kartą būti nuolat prijungtam prie situacijos suvokimo vaizdo per mūšio valdymo sistemą (BMS).

BGAN Patrol terminalas jungiasi prie palydovinio tinklo be vartotojo nukreipimo ar įsikišimo ir integruojamas su esamomis ryšio sistemomis ir baterijomis. Vartotojams nebereikia pristabdyti ir diegti statinio COTP terminalo, kad galėtų bendrauti – tai sumažina pažeidžiamumą lauke.

BGAN Patrol teikia ryšius už matymo linijos (BLOS), išplečiant tiesioginio matymo (LOS) IP tinklus nepriklausomai nuo bet kokių antžeminių tinklų. Vartotojai gali prisijungti naudodami standartinį foninį IP iki 100 kbps per eternetą arba naudodami integruotą kelių vartotojų Wi-Fi funkciją, kad palaikytų vietinių ryšių grupę.

Galutinio vartotojo įrenginius, tokius kaip Android Tactical įrenginiai, galima prijungti prie BGAN Patrol terminalo, kad būtų teikiami duomenys programoms, kurios yra būtinos norint įgyti pranašumą prieš priešininkus šioje srityje. Įprastos programos apima:

• Mūšio valdymo sistemos (BMS), pvz., TAK ir SitaWare, įjungimas

• Mobiliojo Ad-hoc tinklo (MANET) ir už regėjimo linijos (BLOS) radijo tinklų sujungimas

• Sąjungininkų pajėgų mėlynųjų pajėgų sekimas (BFT) tiesioginiuose žemėlapiuose

• Lazerinio nuotolio ieškiklio duomenys, kad būtų galima nustatyti tikslų atstumą iki didelio nuotolio taikinių snaiperiams, artilerijai ir oro pagalbai

• Situacijos suvokimo rinkimas ir priėmimas, siekiant maksimaliai padidinti koordinavimą

• Skambinimas nukentėjusiųjų medicininei evakuacijai (MedEvac)

FUNKCIJOS

Pagrindinės funkcijos

• Tvirtas ir patvarus IP65 įvertinimas

• Comms-on-the-move (COTM)

• Integruotas Wi-Fi

• Išplėstinė integruota vartotojo sąsaja (IUI)

• Automatinis konteksto aktyvinimas (ACA)

• Įjungta išplėstinė L juosta (XL juosta).

Sąsajos

• Ethernet jungtis (RJ45)

• 802.11b/g/n WLAN

pakuotės turinys

• BGAN patrulio modemo blokas

• BGAN Patrol išorinė antena su TNC bendraašiu kabeliu

• Stulpelis su išorinės antenos laikikliu (2 cm skersmuo, skirtas naudoti su Molle dirželiais)

• AC-DC maitinimo šaltinis su JAV, JK ir ES maitinimo kabeliais

• Greitas pradmenų gidas

• Vidinė ličio jonų baterija

Pasirenkami priedai

• Minkštas nešiojimo krepšys

• Sunkus transportavimo dėklas

• BB-55/2590 12V akumuliatoriaus laidas (1m)

• AN/PRC-148/MBITR akumuliatoriaus laidas (1 m)

SPECIFIKACIJA * * Produktą šiuo metu sukūrė ir integravo Hughes , specifikacijos ir veikimas priklauso nuo galutinės projekto peržiūros, priėmimo testo, patvirtinimo ir patikrinimo.

ANTENOS TIPAS Įvairiakryptis. Nurodymas nereikalingas

MATMENYS

Antena 153 mm x 100 mm Ø

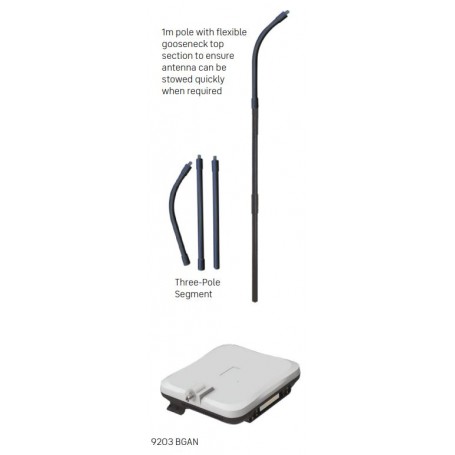

3 sekcijų stulpas 1000 mm x 20 mm Ø Viršutinė dalis su žąsies kakleliu, kad anteną būtų galima greitai sudėti, kad būtų galima patekti į transporto priemones ir pan.

Gnybto svoris 1,4 kg

DAŽNIS

Palydovinio perdavimo dažnis 1626,5–1660,5 ir 1668–1675 MHz

Palydovo RX dažnis 1518–1559 MHz

GPS dažnis 1575,42 MHz GPS signalas per išorinę anteną

AKUMULIATORIUS (tik įkraunama ličio jonų baterija, be išorinės baterijos):

Nepertraukiamo siuntimo laikas Iki 2 valandų esant 128 kbps

Nepertraukiamo priėmimo laikas Iki 4 valandų esant 128 kbps

Budėjimo laikas iki 36 valandų

IŠORINĖ GALIA:

AC-DC maitinimo kabelis su JAV, JK ir ES maitinimo kabeliais Pasirenkamas BB-55/2590 12V akumuliatoriaus laidas (1m) Pasirenkamas AN/PRC-148(MBITR) akumuliatoriaus laidas (1m)

Numatomas akumuliatoriaus poreikis 3 dienas naudojant įprastą 5 % TX/5 % RX darbo ciklą: - BB-2590 = 1 baterija, - BB-5590 = 1 baterija, - AN/PRC-148(MBITR) = 3 baterijos

APLINKOS SĄLYGOS

Darbinė temperatūra nuo -5˚C iki +55˚C su akumuliatoriumi, nuo -25˚C iki +55˚C be akumuliatoriaus

Laikymo temperatūra -25 ˚ C iki +55 ˚ C su akumuliatoriumi, -25 ˚ C iki +80 ˚ C be akumuliatoriaus

Vandens ir dulkių atitikimas IP-65

Drėgmė 95% RH prie +40°C

Mechaninė vibracija 200–2000 Hz, 0,3 m2/s3; MIL-STD 810G

SERTIFIKATAI CE, FCC, ES WEEE, RoHS 3

SĄSAJOS: • 1x RJ45 eterneto jungtis, • 802.11b/g/n WLAN, • SIM / USIM lizdas, • nuolatinės srovės cilindro jungtis, • WebUI (turi daug funkcijų, atitinka Hughes BGAN produktų liniją), • Suderinamas su Hughes BGAN programa, skirta iOS ir Android, • Vidinė vartotojo sąsaja (iUI) su LCD ir mygtukais

AUKŠČIO DIAPAZONAS nuo 30° iki 90°
