Standardni paket HUGHES 9203 BGAN Patrol (MPT).
Kompakten, lahek komunikacijski terminal Hughes 9203 BGAN prvič omogoča razjahanim vojakom, da ostanejo neprekinjeno povezani s sliko zavedanja situacije prek sistema za upravljanje bitke (BMS).
9200 $ Netto (non-EU countries)
Karol Łoś
Produktni vodja
/
+48603969934
+48507526097
[email protected]
Opis
Kompakten, lahek komunikacijski terminal Hughes 9203 BGAN prvič omogoča razjahanim vojakom, da ostanejo neprekinjeno povezani s sliko zavedanja situacije prek sistema za upravljanje bitke (BMS).
BGAN Patrol terminal se poveže s satelitskim omrežjem brez potrebe po kazanju ali posredovanju uporabnika in se integrira z obstoječimi komunikacijskimi sistemi in baterijami. Uporabnikom ni več treba začasno ustaviti in namestiti statičnega terminala COTP za komunikacijo – kar zmanjšuje ranljivost na terenu.
BGAN Patrol zagotavlja komunikacijo zunaj vidnega polja (BLOS) in razširja omrežja IP vidnega polja (LOS) neodvisno od katerega koli prizemnega omrežja. Uporabniki se lahko povežejo pri standardnem IP-ju v ozadju do 100 kb/s prek etherneta ali prek vgrajene večuporabniške funkcije Wi-Fi za podporo skupini lokalnih povezav.
Naprave končnih uporabnikov, kot so naprave Android Tactical, je mogoče povezati s terminalom BGAN Patrol, da zagotovijo podatke aplikacijam, ki so bistvenega pomena za pridobivanje operativne prednosti pred nasprotniki na terenu. Tipične aplikacije vključujejo:
• Omogočanje sistema za upravljanje bitke (BMS), kot sta TAK in SitaWare
• Premostitev radijskih omrežij Mobile Ad-hoc Network (MANET) in Beyond Line of Sight (BLOS)
• Sledenje modrim silam (BFT) zavezniških sil na zemljevidih v živo
• Podatki laserskega daljinomera za zagotavljanje natančne razdalje do ciljev velikega dosega za ostrostrelce, topništvo in zračno podporo
• Zbiranje in sprejem situacijskega zavedanja za čim večjo koordinacijo
• Klicanje medicinske evakuacije ponesrečenih (MedEvac)
LASTNOSTI
Glavne značilnosti
• Robusten in trpežen razred IP65
• Komunikacije na poti (COTM)
• Vgrajen Wi-Fi
• Napredni integrirani uporabniški vmesnik (IUI)
• Samodejna aktivacija konteksta (ACA)
• Omogočen razširjeni L-pas (XL-pas).
Vmesniki
• Ethernet povezava (RJ45)
• 802.11b/g/n WLAN
Vsebina paketa
• Enota BGAN Patrol Modem
• Zunanja antena BGAN Patrol s koaksialnim kablom TNC
• Palica z nosilcem za zunanjo anteno (premer 2 cm za uporabo s trakovi Molle)
• Napajalnik AC-DC z napajalnimi kabli ZDA, Združenega kraljestva in EU
• Vodnik za hiter začetek
• Notranja litij-ionska baterija
Izbirni dodatki
• Mehka torba za prenašanje
• Trda transportna torbica
• BB-55/2590 12V baterijski kabel (1m)
• Akumulatorski kabel AN/PRC-148/MBITR (1m)
SPECIFIKACIJA * * Izdelek je trenutno zasnoval in integriral Hughes , specifikacije in zmogljivost pa so predmet končnega pregleda zasnove, sprejemljivega preizkusa, validacije in preverjanja
VRSTA ANTENE Vsesmerna. Kazanje ni potrebno
DIMENZIJE
Antena 153 mm x 100 mm Ø

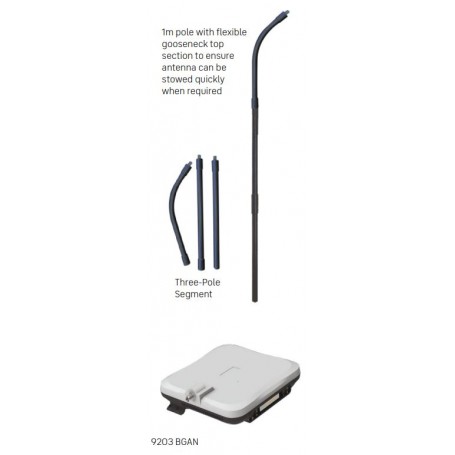

3-delni drog 1000 mm x 20 mm Ø zgornjega dela z gosjim vratom, ki omogoča hitro shranjevanje antene za vstop v vozila itd.
Teža terminala 1,4 kg
FREKVENCA
Satelitska frekvenca TX 1626,5–1660,5 in 1668–1675 MHz
Satelitska RX frekvenca 1518–1559 MHz
GPS frekvenca 1575,42 MHz GPS signal preko zunanje antene
ŽIVLJENJSKA ČAS BATERIJE (samo polnilna litij-ionska baterija, brez zunanje baterije):
Čas neprekinjenega pošiljanja Do 2 uri pri 128 kbps
Čas neprekinjenega prejemanja Do 4 ure pri 128 kbps
Čas pripravljenosti Do 36 ur
ZUNANJE NAPAJANJE:
AC-DC napajalni kabel z napajalnimi kabli ZDA, Združenega kraljestva in EU Izbirni baterijski kabel BB-55/2590 12 V (1 m) Izbirni baterijski kabel AN/PRC-148(MBITR) (1 m)
Pričakovana potreba po bateriji za 3-dnevno uporabo pri običajnem delovnem ciklu 5 % TX/5 % RX: - BB-2590 = 1 baterija, - BB-5590 = 1 baterija, - AN/PRC-148(MBITR) = 3 baterije
OKOLJSKE RAZMERE
Delovna temperatura -5˚ C do +55˚ C z baterijo, -25˚ C do +55˚ C brez baterije
Temperatura shranjevanja -25˚ C do +55˚ C z baterijo, -25˚ C do +80˚ C brez baterije
Voda in prah Skladno z IP-65
Vlažnost 95% RH pri +40°C
Mehanske vibracije 200–2000 Hz, 0,3 m2/s3; MIL-STD 810G
CERTIFIKATI CE, FCC, EU OEEO, RoHS 3
VMESNIKI: • 1x RJ45 priključek za ethernet, • 802.11b/g/n WLAN, • reža za SIM /USIM, • konektor DC sod, • spletni uporabniški vmesnik (bogate funkcije, skladen z linijo izdelkov Hughes BGAN ), • združljiv z aplikacijo Hughes BGAN za iOS in Android, • Notranji uporabniški vmesnik (iUI) z LCD-jem in gumbi
RAZPON VIŠINE 30° do 90°
