Zestaw standardowy HUGHES 9203 BGAN Patrol (MPT).

Kompaktowy, lekki terminal komunikacyjny Hughes 9203 BGAN po raz pierwszy umożliwia zsiadającym żołnierzom ciągłe połączenie z obrazem świadomości sytuacyjnej za pośrednictwem systemu zarządzania walką (BMS).

Terminal BGAN Patrol łączy się z siecią satelitarną bez konieczności wskazywania lub interwencji użytkownika i integruje się z istniejącymi systemami komunikacyjnymi i bateriami. Użytkownicy nie muszą już wstrzymywać i wdrażać statycznego terminala COTP, aby się komunikować, co zmniejsza podatność na zagrożenia w terenie.

BGAN Patrol zapewnia komunikację poza linią wzroku (BLOS), rozszerzając sieci IP w linii wzroku (LOS) niezależnie od sieci naziemnych. Użytkownicy mogą łączyć się przy standardowym tle IP o prędkości do 100 kb/s przez sieć Ethernet lub za pośrednictwem wbudowanej funkcji Wi-Fi dla wielu użytkowników, która obsługuje grupę połączeń lokalnych.

Do terminala BGAN Patrol można podłączyć urządzenia użytkowników końcowych, takie jak urządzenia Android Taktyczne, aby dostarczać dane do aplikacji niezbędnych do uzyskania przewagi operacyjnej nad przeciwnikami w terenie. Typowe zastosowania obejmują:

• Włączenie systemu zarządzania walką (BMS), takiego jak TAK i SitaWare

• Łączenie sieci radiowych Mobile Ad-hoc Network (MANET) i Beyond Line of Sight (BLOS).

• Śledzenie niebieskich sił (BFT) sił sojuszniczych na żywych mapach

• Dane dalmierza laserowego zapewniające dokładną odległość do celów dalekiego zasięgu dla snajperów, artylerii i wsparcia powietrznego

• Gromadzenie i odbiór świadomości sytuacyjnej w celu maksymalizacji koordynacji

• Wezwanie do ewakuacji medycznej poszkodowanego (MedEvac)

CECHY

Główne cechy

• Wytrzymały i trwały stopień ochrony IP65

• Komunikacja w ruchu (COTM)

• Wbudowane Wi-Fi

• Zaawansowany zintegrowany interfejs użytkownika (IUI)

• Automatyczna aktywacja kontekstowa (ACA)

• Włączone rozszerzone pasmo L (pasmo XL).

Interfejsy

• Złącze Ethernet (RJ45)

• WLAN 802.11b/g/n

Zawartość Paczki

• Moduł modemu patrolowego BGAN

• Antena zewnętrzna BGAN Patrol z kablem koncentrycznym TNC

• Tyczka z uchwytem na antenę zewnętrzną (średnica 2cm do stosowania z paskami Molle)

• Zasilacz AC-DC z kablami zasilającymi w USA, Wielkiej Brytanii i UE

• Skrócona instrukcja obsługi

• Wewnętrzny akumulator litowo-jonowy

akcesoria opcjonalne

• Miękka torba transportowa

• Twarda walizka transportowa

• Kabel akumulatora BB-55/2590 12V (1m)

• Kabel akumulatora AN/PRC-148/MBITR (1m)

SPECYFIKACJA * * Produkt został obecnie zaprojektowany i zintegrowany przez Hughes , specyfikacje i działanie podlegają końcowemu przeglądowi projektu, testom akceptacyjnym, walidacji i weryfikacji

TYP ANTENY Dookólna. Nie wymaga wskazywania

WYMIARY

Antena 153 mm x 100 mm Ø

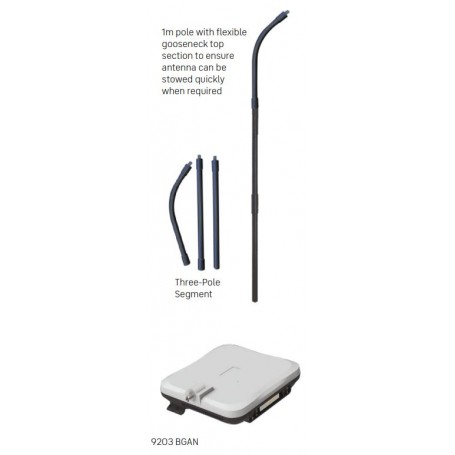

3-sekcyjny słupek 1000 mm x 20 mm Ø Górna część z gęsią szyją umożliwia szybkie schowanie anteny przed wejściem do pojazdów itp.

Masa terminala 1,4 kg

CZĘSTOTLIWOŚĆ

Częstotliwość satelity TX 1626,5–1660,5 i 1668–1675 MHz

Częstotliwość odbioru satelity 1518–1559 MHz

Częstotliwość GPS 1575,42 MHz Sygnał GPS przez antenę zewnętrzną

ŻYWOTNOŚĆ AKUMULATORA (tylko akumulator litowo-jonowy, bez akumulatora zewnętrznego):

Czas ciągłego wysyłania Do 2 godzin przy 128 kb/s

Czas ciągłego odbioru Do 4 godzin przy 128 kb/s

Czas czuwania Do 36 godzin

ZASILANIE ZEWNĘTRZNE:

Kabel zasilający AC-DC z kablami zasilającymi dla USA, Wielkiej Brytanii i UE Opcjonalny kabel akumulatora BB-55/2590 12 V (1 m) Opcjonalny kabel akumulatora AN/PRC-148(MBITR) (1 m)

Oczekiwane zapotrzebowanie na baterie na 3 dni użytkowania przy typowym cyklu pracy 5% TX/5% RX: - BB-2590 = 1 bateria, - BB-5590 = 1 bateria, - AN/PRC-148(MBITR) = 3 baterie

WARUNKI ŚRODOWISKA

Temperatura pracy -5˚ C do +55˚ C z akumulatorem, -25˚ C do +55˚ C bez akumulatora

Temperatura przechowywania -25˚ C do +55˚ C z akumulatorem, -25˚ C do +80˚ C bez akumulatora

Zgodność z normą IP-65 dla wody i pyłu

Wilgotność 95% RH przy +40°C

Wibracje mechaniczne 200–2000 Hz, 0,3 m2/s3; MIL-STD 810G

CERTYFIKATY CE, FCC, UE WEEE, RoHS 3

INTERFEJSY: • 1x złącze Ethernet RJ45, • WLAN 802.11b/g/n, • Gniazdo SIM /USIM, • Złącze DC, • WebUI (bogaty w funkcje, zgodny z linią produktów Hughes BGAN ), • Kompatybilny z aplikacją Hughes BGAN dla iOS i Android, • Wewnętrzny interfejs użytkownika (iUI) z wyświetlaczem LCD i przyciskami

ZAKRES WYSOKOŚCI 30° do 90°
