DJI Zenmuse L3 (EU) SP Plus (CB.202510103616)

DJI Zenmuse L3 (EU) SP Plus (CB.202510103616)

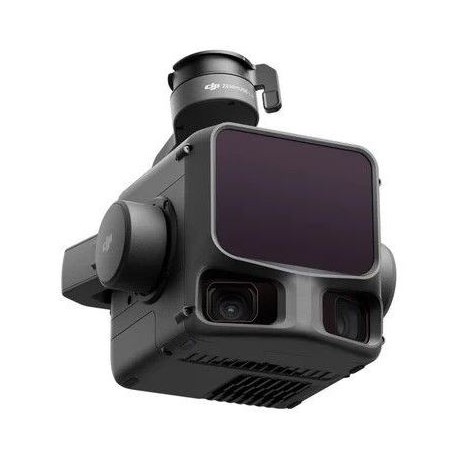

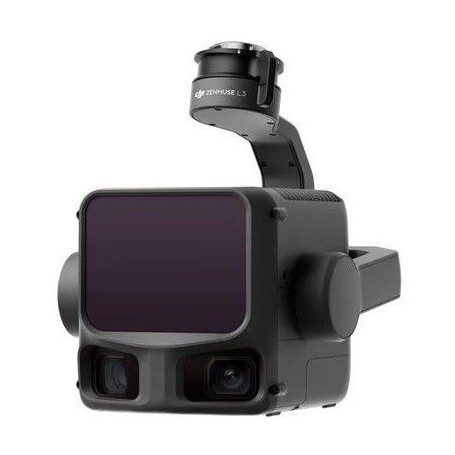

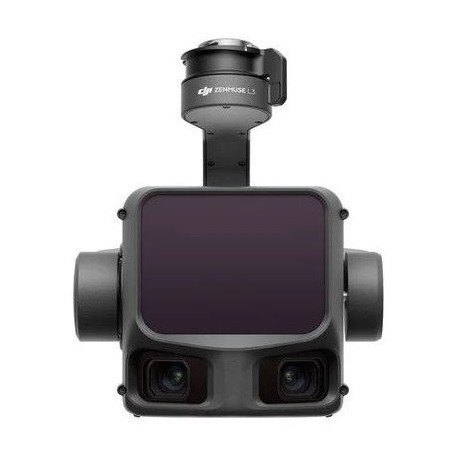

DJI Zenmuse L3 (EU) SP Plus คือระบบ LiDAR ทางอากาศความแม่นยำสูงรุ่นใหม่ล่าสุดของ DJI มาพร้อมเซ็นเซอร์ LiDAR ระยะไกลที่สามารถตรวจจับได้ไกลถึง 950 เมตร แม้กับวัตถุที่มีค่าการสะท้อนแสงเพียง 10% พร้อมกล้องแมปปิ้ง RGB ความละเอียด 100MP สองตัว และระบบกำหนดตำแหน่งและทิศทางความแม่นยำสูง (POS) ช่วยเร่งกระบวนการเก็บข้อมูลภูมิสารสนเทศอย่างมีประสิทธิภาพ ครอบคลุมพื้นที่ได้สูงสุดถึง 100 ตร.กม.ต่อวัน

นิยามใหม่ของสมรรถนะฮาร์ดแวร์

Zenmuse L3 ผสานโมดูล LiDAR ระยะไกล 1535 นาโนเมตร, กล้องแมปปิ้ง RGB ความละเอียด 100MP สองตัว, ระบบ POS ความแม่นยำสูง และกิมบอลสามแกนไว้ในยูนิตขนาดกะทัดรัดแต่ทรงประสิทธิภาพ ชุดนี้มอบขีดความสามารถที่โดดเด่นเมื่อเทียบกับขนาด

LiDAR ระยะไกล 1535 นาโนเมตร

ระยะตรวจจับไกลและครอบคลุมกว้าง
ระบบสามารถตรวจจับได้ไกลสูงสุด 950 เมตร ที่อัตราการปล่อยพัลส์ 100 kHz ภายใต้แสงโดยรอบ 100 klx และเป้าหมายที่มีค่าการสะท้อนแสง 10% อัตราการปล่อยพัลส์ที่ปรับได้ช่วยให้สามารถปรับกำลังไฟฟ้าให้เหมาะกับแต่ละสถานการณ์การใช้งาน ความสูงบินปกติระหว่าง 300 ถึง 500 เมตร ช่วยขยายพื้นที่ครอบคลุมต่อเที่ยวบินและเพิ่มประสิทธิภาพการแมปปิ้งโดยรวม

จุดเลเซอร์ขนาดเล็ก พลังงานสูง
ด้วยการกระจายลำแสงเลเซอร์เพียง 0.25 mrad (1/e²) ขนาดจุดที่ระยะทางเดียวกันจะเล็กกว่า Zenmuse L2 ประมาณ 1 ใน 5 ทำให้สามารถตรวจจับวัตถุขนาดเล็ก เช่น สายไฟและกิ่งไม้ได้ ความหนาแน่นพลังงานที่สูงขึ้นช่วยให้ทะลุผ่านพืชพรรณได้ดีขึ้น เพิ่มความหนาแน่นของจุดบนพื้นดิน และรองรับการสร้างแบบจำลองภูมิประเทศและโครงสร้างที่ซับซ้อนได้อย่างแม่นยำ

อัตราการปล่อยพัลส์สูงและรับผลสะท้อนหลายครั้ง
ระบบรองรับอัตราการปล่อยพัลส์สูงสุด 2 ล้านพัลส์ต่อวินาที และรับผลสะท้อนได้สูงสุด 16 ครั้ง ช่วยให้สร้างแบบจำลองพื้นที่ได้อย่างแม่นยำ พร้อมปรับความหนาแน่นของจุดและความลึกในการทะลุผ่านได้ทั้งสำหรับงานแมปปิ้งความแม่นยำสูงและสภาพแวดล้อมที่ซับซ้อน

โหมดการสแกน

มีโหมดการสแกนให้เลือก 3 แบบ เพื่อตอบโจทย์งานที่แตกต่างกัน:

• โหมดเส้นตรง: ให้การกระจายจุดคลาวด์ที่สม่ำเสมอ เหมาะสำหรับการแมปปิ้งภูมิประเทศที่ต้องการความแม่นยำ
• โหมดรูปดาว: สมดุลระหว่างความแม่นยำกับมุมสแกนที่หลากหลายและการทะลุผ่านที่ดีขึ้น เหมาะกับป่าไม้และเขตเมืองหนาแน่น
• โหมดไม่ซ้ำรอย: ครอบคลุมพื้นที่กว้างและมีมุมสแกนหลากหลาย เหมาะกับการตรวจสอบสายไฟและสำรวจโครงสร้างซับซ้อน

ระบบกล้องแมปปิ้ง RGB คู่ 100MP

ระบบมาพร้อมเซ็นเซอร์ RGB 4/3 CMOS สองตัว พร้อมชัตเตอร์กลไก เทคโนโลยี Pixel binning ช่วยให้ได้ความละเอียด 25MP ที่ขนาดพิกเซลใหญ่ขึ้น เพื่อการแสดงสีที่แม่นยำแม้ในสภาพแสงน้อย

มุมมองกว้างพิเศษ 107°
มุมมองแนวนอนรวมสูงสุดถึง 107° แม้ใช้ค่า Overlap ด้านข้างของ LiDAR เพียง 20% ก็สามารถเก็บข้อมูลทั้งแผนที่ภาพถ่ายทางอากาศ (DOM) และแบบจำลองความสูงภูมิประเทศ (DEM) ได้ในการบินเที่ยวเดียว เพิ่มประสิทธิภาพอย่างมาก

ความแม่นยำและประสิทธิภาพในหนึ่งเดียว

เมื่อใช้งานร่วมกับ DJI Matrice 400 สามารถครอบคลุมพื้นที่สูงสุด 10 ตร.กม.ต่อเที่ยวบิน และสูงสุด 100 ตร.กม.ต่อวัน ระบบให้ความแม่นยำของจุดคลาวด์และ RGB ที่ดีขึ้น พร้อมช่วยให้ขั้นตอนการแมปปิ้งพื้นที่ขนาดใหญ่เป็นไปอย่างราบรื่น

ระบบกำหนดตำแหน่งความแม่นยำสูง

ระบบ POS ที่อัปเกรดใหม่ให้ความแม่นยำในการหาทิศทาง 0.02° และความแม่นยำในการหามุมก้มเงย 0.01° (หลังประมวลผล, 1σ) โมดูล LiDAR ให้ค่าความซ้ำของระยะวัด 5 มม. ที่ระยะ 150 เมตร (1σ) และรองรับการซิงโครไนซ์เวลาระดับไมโครวินาที ทุกยูนิตผ่านการสอบเทียบจากโรงงานอย่างเข้มงวดเพื่อผลลัพธ์ที่เชื่อถือได้

ความแม่นยำของข้อมูล LiDAR

ที่ความสูง 120 เมตร ความแม่นยำแนวตั้งดีกว่า 3 ซม.
ที่ความสูง 300 เมตร ความแม่นยำแนวตั้งดีกว่า 5 ซม.
ที่ความสูง 500 เมตร ความแม่นยำแนวตั้งดีกว่า 10 ซม.

สเปกเหล่านี้รองรับงานแมปปิ้งที่สเกล 1:500, 1:1000 และ 1:2000 ความหนาของจุดคลาวด์บางกว่าของ Zenmuse L2 ครึ่งหนึ่ง ช่วยให้วิเคราะห์ขั้นสูงและใช้งานที่ต้องการความแม่นยำสูงได้มากขึ้น

สมรรถนะด้านโฟโตแกรมเมตรี

ด้วยกล้องคู่ 100MP ระบบสามารถทำค่า GSD ได้ 3 ซม. ที่ความสูงบิน 300 เมตร การซิงโครไนซ์ตำแหน่งแบบเรียลไทม์ช่วยให้ทำงานได้โดยไม่ต้องใช้จุดควบคุมภาคพื้น (GCP) พร้อมให้ภาพคุณภาพสูงสำหรับงานแมปปิ้งที่แม่นยำ

การทะลุผ่านสูงและความหนาแน่นจุดบนพื้นดินมากขึ้น

จุดเลเซอร์ที่เล็กลงและพลังงานพัลส์ที่สูงขึ้นช่วยเพิ่มความสามารถในการทะลุผ่าน ส่งผลให้จับจุดบนพื้นดินใต้พืชพรรณได้ดีขึ้น ข้อมูลสมบูรณ์ยิ่งขึ้น และสร้างภูมิประเทศได้แม่นยำกว่าเดิม

ประสิทธิภาพสูงและผลลัพธ์หลากหลาย

เมื่อใช้กับ DJI Matrice 400 ระบบสามารถครอบคลุมพื้นที่สูงสุด 10 ตร.กม.ต่อเที่ยวบินที่ความสูง 300 เมตร และสูงสุด 100 ตร.กม.ต่อวัน ข้อมูล LiDAR และ RGB ถูกเก็บพร้อมกัน ช่วยให้สร้างผลิตภัณฑ์ได้หลากหลายจากเที่ยวบินเดียว เช่น DEM และ DOM

การผสานเวิร์กโฟลว์แบบครบวงจร

Zenmuse L3 ผสานการทำงานกับระบบนิเวศของ DJI ได้อย่างไร้รอยต่อ ตั้งแต่การเก็บข้อมูลไปจนถึงการประมวลผลและการใช้งาน ระบบแบบรวมศูนย์นี้ช่วยให้การดำเนินงานง่ายกว่าระบบหลายแพลตฟอร์มแบบเดิม

ความปลอดภัยของข้อมูล

ระบบรองรับการเข้ารหัสการ์ดหน่วยความจำ CFexpress เพื่อป้องกันข้อมูลจากการเข้าถึงโดยไม่ได้รับอนุญาต Matrice 400 มีฟีเจอร์ล้างบันทึกข้อมูลด้วยคลิกเดียว และการส่งวิดีโอเข้ารหัส AES-256 เพื่อความลับยิ่งขึ้น

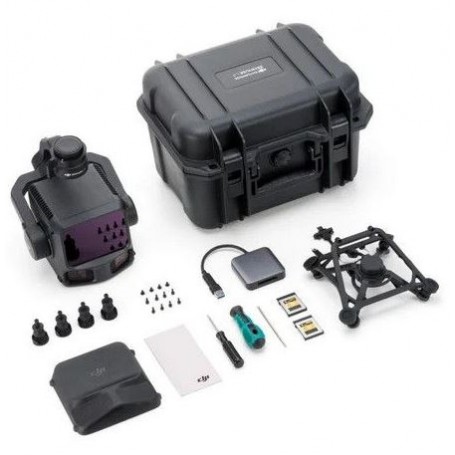

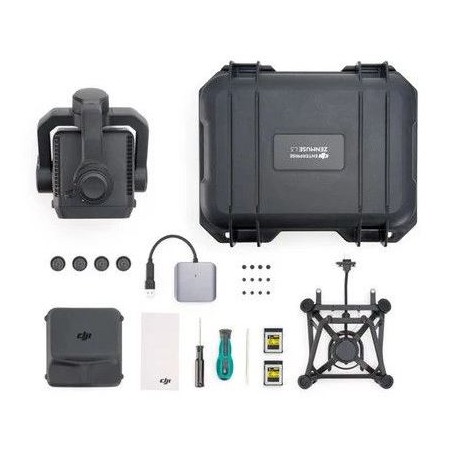

รายการในชุด

• Zenmuse L3
• ฝาครอบเลนส์
• การ์ดหน่วยความจำ CFexpress Type B (1 TB) × 2
• ขั้วต่อกิมบอลเดี่ยว
• เครื่องอ่านการ์ด
• กล่องเก็บอุปกรณ์
• ผ้าเช็ดเลนส์
• แผ่นรองกล่องใส่ Matrice 400
• สกรูและเครื่องมือ
• ตัวกันสั่นกิมบอล 4 ชิ้น

ข้อมูลจำเพาะหลัก

ชื่อสินค้า: Zenmuse L3
น้ำหนัก: 1.60 กก. (ไม่รวมขั้วต่อกิมบอลเดี่ยว)
ขนาด: 192 × 162 × 202 มม.
การใช้พลังงาน: 64 W (ปกติ), 100 W (สูงสุด)
ระดับการป้องกัน: IP54
อุณหภูมิขณะใช้งาน: -20°C ถึง 50°C
อุณหภูมิขณะจัดเก็บ: -40°C ถึง 70°C

ข้อมูลจำเพาะ LiDAR

ความยาวคลื่นเลเซอร์: 1535 นาโนเมตร
การกระจายลำแสง: 0.25 mrad (1/e²)
ระยะตรวจจับสูงสุด:
• 700 ม. ที่ค่าการสะท้อน 10% (350 kHz)
• 950 ม. ที่ค่าการสะท้อน 10% (100 kHz)
• 2000 ม. ที่ค่าการสะท้อน 80% (100 kHz)

ความแม่นยำในการวัดระยะสัมบูรณ์: ±10 มม.
ค่าความซ้ำ: <5 มม. (1σ)
ระยะตรวจจับต่ำสุด: 10 ม.
โหมดการสแกน: เส้นตรง, รูปดาว, ไม่ซ้ำรอย
ความปลอดภัยเลเซอร์: Class 1 (IEC 60825-1:2014)

ข้อมูลจำเพาะกล้อง RGB

เซ็นเซอร์: 4/3 CMOS
ความละเอียดภาพถ่ายที่ได้ผล: 100 MP (12288 × 8192), 25 MP (6144 × 4096)
เลนส์: ทางยาวโฟกัสเทียบเท่า 28 มม.
รูรับแสง: f/2.0–f/11
วิดีโอ: 4K ที่ 30 fps, Full HD ที่ 30 fps
ชัตเตอร์กลไก: สูงสุด 1/2000 วินาที

ระบบกำหนดตำแหน่งและทิศทาง (POS)

อัตราการอัปเดต GNSS: 5 Hz
อัตราการอัปเดต POS: 200 Hz
ความแม่นยำมุมกวาด: 0.02° (หลังประมวลผล, 1σ)
ความแม่นยำมุมก้ม/เงย: 0.01° (หลังประมวลผล, 1σ)
ความแม่นยำแนวนอน RTK: 1.0 ซม. + 1 ppm
ความแม่นยำแนวตั้ง RTK: 1.5 ซม. + 1 ppm

ระบบซอฟต์แวร์

การเก็บข้อมูล: DJI Pilot 2
การประมวลผลข้อมูล: DJI Terra
การใช้งานข้อมูล: DJI Modify
แพลตฟอร์มคลาวด์: DJI FlightHub 2

รองรับการส่งออกจุดคลาวด์ในรูปแบบ PNTS, LAS, LAZ, PLY, PCD และ S3MB
