DJI Zenmuse L3 (EU) SP Plus (CB.202510103616)

DJI Zenmuse L3 (EU) SP Plus (CB.202510103616)

A DJI Zenmuse L3 (EU) SP Plus a DJI következő generációs, nagy pontosságú légi LiDAR rendszere. Hosszú hatótávolságú LiDAR szenzorral rendelkezik, amely akár 950 méteres távolságot is elér, még 10%-os reflektivitású objektumok esetén is. Két darab 100 MP-es RGB térképező kamerával és nagy pontosságú helyzet- és tájolásmeghatározó rendszerrel (POS) van felszerelve, amely jelentősen felgyorsítja a geoadatgyűjtést, lehetővé téve akár 100 km² lefedését naponta.

Újradefiniált hardverteljesítmény

A Zenmuse L3 egy 1535 nm-es hosszú hatótávolságú LiDAR modult, két 100 MP-es RGB térképező kamerát, egy nagy pontosságú POS rendszert és egy háromtengelyes gimbalt integrál egy kompakt, nagy teljesítményű egységbe. Ez a kombináció kivételes képességeket biztosít a méretéhez képest.

1535 nm-es hosszú hatótávolságú LiDAR

Hosszú hatótávolság és széles lefedettség
A rendszer maximális észlelési távolsága 950 méter 100 kHz-es impulzusfrekvencián, 100 klx környezeti fényviszonyok és 10%-os reflektivitású célpontok esetén. Az állítható impulzusfrekvencia lehetővé teszi a teljesítmény rugalmas beállítását különböző üzemeltetési helyzetekhez. A tipikus repülési magasság 300 és 500 méter között jelentősen növeli a repülésenkénti lefedettséget és javítja a térképezés hatékonyságát.

Kis folt, nagy energia
A lézersugár divergenciája mindössze 0,25 mrad (1/e²), így ugyanazon a távolságon a foltméret körülbelül egyötöde a Zenmuse L2-hez képest. Ez lehetővé teszi kisebb objektumok, például elektromos vezetékek és ágak észlelését. A nagyobb energiasűrűség javítja a növényzeten való áthatolást, növeli a felszíni pontsűrűséget, és támogatja az összetett terep- és szerkezetrekonstrukciók nagy pontosságú elkészítését.

Magas impulzusfrekvencia többszörös visszaverődéssel
A rendszer maximális impulzuskibocsátási frekvenciája 2 millió impulzus másodpercenként, és akár 16 visszaverődést is támogat. Ez biztosítja a pontos térbeli rekonstrukciót, miközben lehetővé teszi a pontfelhő sűrűségének és az áthatolási mélységnek a beállítását mind a nagy pontosságú térképezéshez, mind az összetett környezetekhez.

Letapogatási módok

Három letapogatási mód áll rendelkezésre a különböző üzemeltetési igényekhez:

• Lineáris mód: Egyenletes pontfelhő-eloszlást biztosít, ideális precíz tereptérképezéshez.
• Csillag alakú mód: Kiegyensúlyozza a pontosságot több letapogatási szöggel és jobb áthatolással, alkalmas erdők és sűrű városi területek feltérképezésére.
• Nem ismétlődő mód: Szélesebb lefedettséget és több letapogatási szöget kínál, optimalizált elektromos vezetékek ellenőrzéséhez és összetett szerkezeti felmérésekhez.

Két 100 MP-es RGB térképező kamera rendszer

A rendszer két 4/3 CMOS RGB szenzorral van felszerelve, mechanikus zárral. A pixel binning technológia lehetővé teszi a hatékony 25 MP-es felbontást nagyobb pixelmérettel, így alacsony fényviszonyok mellett is pontos színvisszaadást biztosít.

107°-os ultraszéles látószög
Az együttes vízszintes látószög eléri a 107°-ot. Még 20%-os LiDAR oldalsó átfedési arány mellett is, mind a digitális ortofotó térképek (DOM), mind a digitális magassági modellek (DEM) egyetlen repüléssel rögzíthetők, jelentősen növelve a hatékonyságot.

Pontosság és hatékonyság együtt

A DJI Matrice 400-zal párosítva egyetlen repüléssel akár 10 km² is lefedhető, így napi szinten akár 100 km² is feltérképezhető. A rendszer javított pontfelhő- és RGB-pontosságot biztosít, miközben egyszerűsíti a nagy területű térképezési munkafolyamatokat.

Nagy pontosságú helymeghatározó rendszer

A továbbfejlesztett POS rendszer 0,02° iránypontosságot és 0,01° bólintási pontosságot ér el (utófeldolgozott, 1σ). A LiDAR modul 5 mm-es távolságmérési ismételhetőséget biztosít 150 méteren (1σ), és támogatja a mikroszekundumos szintű időszinkronizációt. Minden egység szigorú gyári kalibráción esik át a megbízható felmérési eredmények érdekében.

LiDAR adatok pontossága

120 méteres magasságban a függőleges pontosság jobb, mint 3 cm.
300 méteres magasságban a függőleges pontosság jobb, mint 5 cm.
500 méteres magasságban a függőleges pontosság jobb, mint 10 cm.

Ezek a specifikációk támogatják az 1:500, 1:1000 és 1:2000 léptékű térképezési projekteket. A pontfelhő vastagsága fele a Zenmuse L2-nek, lehetővé téve a fejlettebb elemzést és a nagyobb pontosságú alkalmazásokat.

Fotogrammetriai teljesítmény

Két 100 MP-es kamerával a rendszer 3 cm-es földi mintavételi távolságot (GSD) ér el 300 méteres repülési magasságban. A valós idejű pozíciószinkronizáció lehetővé teszi a működést földi ellenőrző pontok (GCP) nélkül, biztosítva a kiváló minőségű képeket a pontos térképezéshez.

Nagy áthatolóképesség és felszíni pontsűrűség

A kisebb lézerfolt és a nagyobb impulzusenergia javítja az áthatolóképességet. Ez jobb felszíni pontgyűjtést eredményez a növényzet alatt, nagyobb adatteljes körűséget és pontosabb tereprekonstrukciót biztosít.

Magas hatékonyság és többféle kimenet

A DJI Matrice 400-ra szerelve a rendszer akár 10 km²-t is lefedhet egy repüléssel 300 méteres magasságban, elérve a napi akár 100 km²-t. A LiDAR és RGB adatok egyszerre kerülnek rögzítésre, így egyetlen repülésből többféle termék, például DEM és DOM is előállítható.

Végtől végig integrált munkafolyamat

A Zenmuse L3 zökkenőmentesen integrálódik a DJI ökoszisztémájába, teljes munkafolyamatot kínálva az adatgyűjtéstől a feldolgozásig és alkalmazásig. Az egységes rendszer leegyszerűsíti a működést a hagyományos, többplatformos megoldásokhoz képest.

Adatbiztonság

A rendszer támogatja a CFexpress memóriakártya titkosítását, hogy megvédje a tárolt adatokat az illetéktelen hozzáféréstől. A Matrice 400 egygombos napló törlést és AES-256 titkosított videóátvitelt kínál a fokozott bizalmasság érdekében.

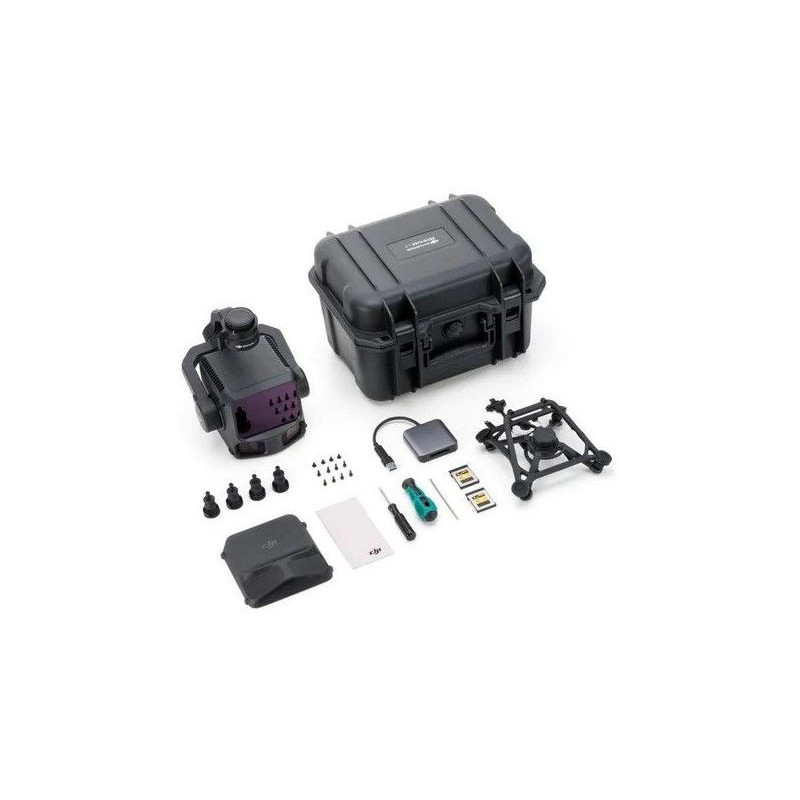

Csomag tartalma

• Zenmuse L3
• Objektívsapka
• CFexpress Type B memóriakártya (1 TB) × 2
• Egygimbalos csatlakozó
• Kártyaolvasó
• Tárolódoboz
• Objektívtisztító kendő
• Matrice 400 hordtáska betét
• Csavarok és szerszámok
• Négy gimbal csillapító

Főbb műszaki adatok

Terméknév: Zenmuse L3
Tömeg: 1,60 kg (egygimbalos csatlakozó nélkül)
Méretek: 192 × 162 × 202 mm
Áramfelvétel: 64 W tipikus, 100 W maximális
Védettségi besorolás: IP54
Üzemi hőmérséklet: -20°C – 50°C
Tárolási hőmérséklet: -40°C – 70°C

LiDAR műszaki adatok

Lézer hullámhossz: 1535 nm
Sugár divergencia: 0,25 mrad (1/e²)
Maximális észlelési távolság:
• 700 m 10% reflektivitásnál (350 kHz)
• 950 m 10% reflektivitásnál (100 kHz)
• 2000 m 80% reflektivitásnál (100 kHz)

Abszolút távolságmérési pontosság: ±10 mm
Ismételhetőség: <5 mm (1σ)
Minimális észlelési távolság: 10 m
Letapogatási módok: Lineáris, Csillag alakú, Nem ismétlődő
Lézerbiztonság: 1. osztály (IEC 60825-1:2014)

RGB kamera műszaki adatok

Szenzor: 4/3 CMOS
Hatékony fotófelbontás: 100 MP (12288 × 8192), 25 MP (6144 × 4096)
Objektív: 28 mm ekvivalens gyújtótávolság
Rekesz: f/2.0–f/11
Videó: 4K 30 fps, Full HD 30 fps
Mechanikus zár: akár 1/2000 s

Helyzet- és tájolásmeghatározó rendszer (POS)

GNSS frissítési ráta: 5 Hz
POS frissítési ráta: 200 Hz
Irány pontosság: 0,02° (utófeldolgozott, 1σ)
Bólintás/gördülés pontosság: 0,01° (utófeldolgozott, 1σ)
RTK vízszintes pontosság: 1,0 cm + 1 ppm
RTK függőleges pontosság: 1,5 cm + 1 ppm

Szoftveres ökoszisztéma

Adatgyűjtés: DJI Pilot 2
Adatfeldolgozás: DJI Terra
Adatalkalmazás: DJI Modify
Felhőplatform: DJI FlightHub 2

A támogatott pontfelhő exportformátumok: PNTS, LAS, LAZ, PLY, PCD és S3MB.
