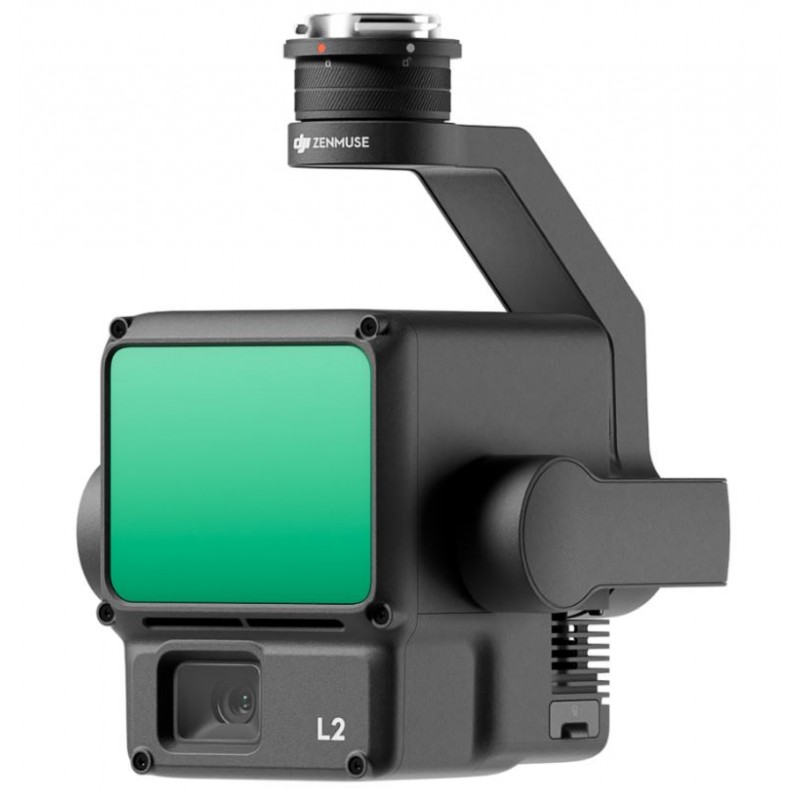

DJI Zenmuse L2 (2J DJI Care) Kartierungskamera mit LIDAR-System

Der Zenmuse L2 integriert Frame-LiDAR, ein intern entwickeltes hochpräzises IMU-System und eine 4/3 CMOS RGB-Kamera für Kartierungen. Diese Integration verbessert DJI Flugplattformen und ermöglicht eine präzisere, effizientere und zuverlässigere Erfassung geospatialer Daten. In Kombination mit DJI Terra bietet es eine umfassende Lösung für die 3D-Datenerfassung und hochpräzise Nachbearbeitung.

Hauptmerkmale:

Hohe Präzision:

• Vertikale Genauigkeit: 4 cm
• Horizontale Genauigkeit: 5 cm

Außergewöhnliche Effizienz:

• Deckt 2,5 km² in einem einzigen Flug ab

Überlegene Durchdringung:

• Kleinere Laserpunkte und dichtere Punktwolken

Erfassungsbereich:

• 250m @10% Reflexion, 100klx
• 450m @50% Reflexion, 0klx

Schlüsselfertige Lösung:

• Punktwolken-LiveView
• Ein-Klick-Verarbeitung auf DJI Terra

Integrierte LiDAR-Lösung:

Der L2, unterstützt durch leistungsstarke Hardware, ermöglicht präzises Scannen komplexer Objekte über eine erweiterte Reichweite und schnellere Erfassung von Punktwolken. Benutzer können Punktwolkenmodelle vor Ort mit DJI Terra in der Vorschau anzeigen, abspielen und verarbeiten, was den Arbeitsablauf vereinfacht und die Gesamteffizienz verbessert.

Hochpräzision:

• Erreicht 4 cm vertikale Genauigkeit und 5 cm horizontale Genauigkeit durch GNSS und hochpräzises IMU.

Außergewöhnliche Effizienz:

• Sofort einsatzbereit, deckt 2,5 km² in einem einzigen Flug ab.

Intuitive Bedienung:

• Bietet eine benutzerfreundliche schlüsselfertige Lösung mit Matrice 350 RTK und DJI Terra.

Frame-basiertes LiDAR:

• 30% Erhöhung der Erfassungsreichweite, bis zu 450 Meter.
• Kleinere Laserpunkte ermöglichen die Erkennung feinerer Details und das Durchdringen dichter Vegetation.

Unterstützt 5 Rückmeldungen:

• Erfasst mehr Bodenpunkte in dicht bewachsenen Gebieten.

Effektive Punktwolkenrate:

• Erreicht 240.000 Punkte/s für effiziente Datenerfassung.

Zwei Scanmodi:

• Bietet Flexibilität für verschiedene Aufgaben, um je nach Anforderungen gleichmäßige Genauigkeit oder tiefere Durchdringung zu gewährleisten.

Hochpräzises IMU-System:

• Echtzeit-Giergenauigkeit von 0,2° und Neigungs-/Rollgenauigkeit von 0,05°.
• Keine Aufwärmzeit erforderlich, was die Betriebseffizienz erhöht.

RGB-Kamera für Kartierungen:

• 4/3 CMOS mit mechanischem Verschluss, bietet verbesserte Bildgebung und echte Farbdetails der Punktwolke.
• Verbesserte Betriebserfahrung mit verschiedenen Flugroutentypen und Punktwolken-LiveView.

PPK-Lösung:

• Bietet einen kinematischen Nachbearbeitungsprozess zur Erstellung hochpräziser Modelle in komplexen Umgebungen.

Anwendungsszenarien:

• Geeignet für Landvermessung, Elektrizität, Forstwirtschaft und Infrastrukturmanagement, unter anderem Szenarien, wenn es mit DJI Enterprise-Flugplattformen und DJI Terra verwendet wird.

Im Lieferumfang enthalten

• DJI Zenmuse L2 (2Y DJI care) × 1
• microSD-Karte (128GB) × 1
• Objektivdeckel × 1
• Aufbewahrungskoffer × 1
• Objektivreinigungstuch × 1

Spezifikationen

Produktname: Zenmuse L2

Abmessungen: 155×128×176 mm (L×B×H)

Gewicht: 905±5 g

Leistung: 28 W (typisch), 58 W (max.)

IP-Schutzart: IP54

Unterstützte Fluggeräte: Matrice 300 RTK (erfordert DJI RC Plus), Matrice 350 RTK

Lagerungstemperatur: -20° bis 60° C (-4° bis 140° F)

Betriebstemperatur: -20° bis 50° C (-4° bis 122° F)

Systemleistung

Erfassungsbereich:

450m @50% Reflexion, 0 klx

250 m @10% Reflektivität, 100 klx (Typische Daten. Gemessen mit einem flachen Objekt, das größer als der Laserdurchmesser ist, senkrechter Einfallswinkel und eine atmosphärische Sichtweite von 23 km. In lichtarmen Umgebungen können die Laserstrahlen die optimale Erkennungsreichweite erreichen. Wenn ein Laserstrahl auf mehr als ein Objekt trifft, wird die gesamte Laserleistung aufgeteilt und die erreichbare Reichweite verringert. Die maximale Erkennungsreichweite beträgt 500 m.)

Punktwolkenrate:

Einzelne Rückkehr: max. 240.000 Punkte/s

Mehrfache Rückkehr: max. 1.200.000 Punkte/s

Systemgenauigkeit:

Horizontal: 5 cm @ 150 m

Vertikal: 4 cm @ 150 m (Gemessen unter spezifischen Bedingungen in einer DJI Laborumgebung.)

Echtzeit-Punktwolkenfärbung: Kodierung Reflektivität, Höhe, Entfernung, RGB

LiDAR

Entfernungsgenauigkeit (RMS 1σ): 2 cm @ 150 m (Gemessen in einer kontrollierten Umgebung.)

Maximale unterstützte Rückkehr: 5

Scanmodi: Nicht-wiederholendes Scanmuster, Wiederholendes Scanmuster

Sichtfeld (FOV):

Wiederholendes Scanmuster: Horizontal 70°, Vertikal 3°

Nicht-wiederholendes Scanmuster: Horizontal 70°, Vertikal 75°

Minimale Erkennungsreichweite: 3 m

Laserstrahl-Divergenz:

Horizontal: 0,2 mrad

Vertikal: 0,6 mrad (Gemessen bei voller Breite auf halber Höhe (FWHM) Bedingungen.)

Laserwellenlänge: 905 nm

Laserspotgröße:

Horizontal: 4 cm

Vertikal: 12 cm @ 100 m (FWHM)

Laserimpuls-Emissionsfrequenz: 240 kHz

Lasersicherheitsklasse: 1 (IEC 60825-1:2014)

Zugängliche Emissionsgrenze (AEL): 233,59 nJ

Referenzapertur Effektive Apertur: 23,85 mm (entspricht kreisförmig)

Maximale Laserimpuls-Emissionsleistung innerhalb von 5 Nanosekunden: 46,718 W

Inertiales Navigationssystem

IMU-Aktualisierungsfrequenz: 200 Hz

Beschleunigungsmesserbereich: ±6 g

Winkelgeschwindigkeitsmesserbereich: ±300 dps

Giergenauigkeit (RMS 1σ):

Echtzeit: 0,2°

Nachbearbeitung: 0,05° (Gemessen unter spezifischen Bedingungen in einer DJI Laborumgebung.)

Neigungs-/Rollgenauigkeit (RMS 1σ):

Echtzeit: 0,05°

Nachbearbeitung: 0,025° (Gemessen unter spezifischen Bedingungen in einer DJI Laborumgebung.)

Horizontale Positionierungsgenauigkeit: RTK FIX: 1 cm + 1 ppm

Vertikale Positionierungsgenauigkeit: RTK FIX: 1,5 cm + 1 ppm

RGB-Mapping-Kamera

Sensor: 4/3 CMOS, Effektive Pixel: 20 MP

Objektiv:

Sichtfeld: 84°

Formatäquivalent: 24 mm

Blende: f/2.8-f/11

Fokuspunkte: 1 m bis ∞ (mit Autofokus)

Verschlusszeit: Mechanischer Verschluss: 2-1/2000 s, Elektronischer Verschluss: 2-1/8000 s

Verschlussanzahl: 200000

Fotogröße: 5280×3956 (4:3)

Stillfotografie-Modi: Einzelaufnahme: 20 MP, Zeitgesteuert: 20 MP, JPEG Zeitintervall: 0,7/1/2/3/5/7/10/15/20/30/60 s, RAW/JPEG + RAW Zeitintervall: 2/3/5/7/10/15/20/30/60 s

Videocodec und Auflösung: H.264, H.265, 4K: 3840×2160 @30fps, FHD: 1920×1080 @30fps

ISO: Video: 100-6400, Foto: 100-6400

Videobitrate: 4K: 85Mbps, FHD: 30 Mbps

Unterstütztes Dateisystem: exFAT

Fotoformat: JPEG/DNG (RAW)

Videoformat: MP4 (MPEG-4 AVC/H.264 oder HEVC/H.265)

Gimbal

Stabilisierungssystem: 3-Achsen (Neigung, Roll, Schwenk)

Winkelvibrationsbereich: 0,01°

Montage: Abnehmbar DJI SKYPORT

Mechanischer Bereich:

Neigung: -143° bis +43°

Schwenk: ±105° (Strukturelle Grenze, nicht steuerbarer Bereich.)

Steuerbarer Bereich:

Neigung: -120° bis +30°

Schwenk: ±90°

Betriebsmodus: Folgen/Frei/Neu zentrieren

Datenlagerung

Rohdatenlagerung: Foto/IMU/Punktwolke/GNSS/Kalibrierungsdateien

Punktwolken-Datenlagerung: Echtzeit-Modellierungsdatenlagerung

Unterstützte microSD-Karten:

microSD: Sequenzielle Schreibgeschwindigkeit 50 MB/s oder höher und UHS-I Speed Grade 3 Bewertung oder höher

Maximale Kapazität: 256 GB

Empfohlene microSD-Karten: Lexar 1066x 64GB U3 A2 V30 microSDXC, Lexar 1066x 128GB U3 A2 V30 microSDXC, Kingston Canvas Go! Plus 128GB U3 A2 V30 microSDXC, Lexar 1066x 256GB U3 A2 V30 microSDXC

Nachbearbeitung

Unterstützte Software: DJI Terra

Datenformat: DJI Terra unterstützt den Export von Punktwolkenmodellen in den folgenden Formaten: PNTS/LAS/PLY/PCD/S3MB
