Set di espansione per DJI RoboMaster S1 Education Core

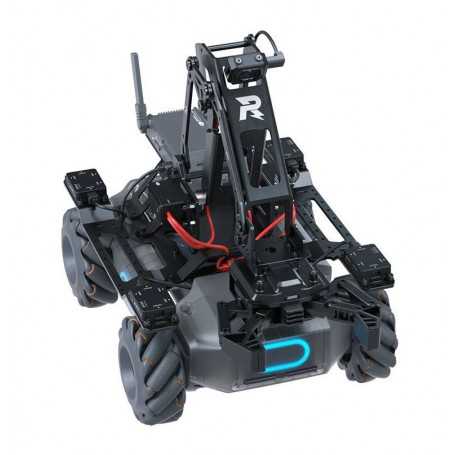

DJI RoboMaster EP Core: intelligenza artificiale e robot educativo di programmazione

Dopo il rivoluzionario RoboMaster S1, il robot educativo RoboMaster EP Core porta l'apprendimento a un livello superiore. Qualsiasi scuola può beneficiare della programmazione e dell'intelligenza artificiale con questo robot educativo. DJISono inclusi il Software Development Kit (SDK) di , software e hardware espandibili, un curriculum unico e il nuovissimo concorso RoboMaster Youth. Il RoboMaster EP è un robot educativo senza pari per bambini e insegnanti. Questo potente robot educativo è una soluzione all-in-one per tutte le scuole STEAM, che consente agli studenti di tutte le età e livelli di partecipare a progetti di intelligenza artificiale e programmazione.

• Strumenti didattici impareggiabili: SDK ufficiale, potenti funzionalità e capacità di compatibilità, accessori meccanici ad alte prestazioni
• Risorse educative: Corsi basati su progetti, modello di insegnamento stratificato, materiali di orientamento educativi completi
• Concorrenza: RoboMaster Youth Tournament, sistema di competizione multi-round, partnership con prestigiose scuole e istituzioni educative

Componenti del DJI RoboMaster EP Nucleo

Pinza: La pinza trasforma il RoboMaster EP in un telaio potente e multifunzionale. Il comodo design strutturale e la forza di presa regolabile consentono di afferrare e spostare saldamente e in modo affidabile oggetti di varie forme, pesi e dimensioni.

Braccio robotico: Il braccio robotico dell'EP è incredibilmente resistente, ma compatto e flessibile. Supporta un controllo FPV preciso, consentendo agli studenti di eseguire attività anche quando gli oggetti target non sono visibili.

Servo ad alte prestazioni: Come driver di propulsione per RoboMaster EP, il servo supporta capacità di controllo personalizzate attraverso la scheda di controllo principale dell'EP. Garantisce un gioco minimo degli ingranaggi, un'elevata precisione di controllo e un'elevata coppia erogata. Può anche alimentare il braccio robotico e supportare la modalità motoriduttore CC, consentendo agli studenti di costruire strutture di sollevamento utilizzando le loro conoscenze di fisica.

Adattatore sensore e modulo connettore di alimentazione: ogni adattatore sensore ha due porte sensore e fornisce un alimentatore. Un modulo connettore di alimentazione consente la connessione e l'alimentazione di hardware di terze parti, fornendo più porte per collegare l'hardware e creare programmi e applicazioni personalizzati.

Sensore di distanza a infrarossi: Con un intervallo di misurazione da 0,1 a 10 metri, il sensore di distanza a infrarossi misura accuratamente con un margine di errore del 5%. L'aggiunta di moduli programmabili in Scratch fornisce anche informazioni affidabili sulla misurazione della distanza. Ciò consente al PE di rilevare il suo ambiente ed evitare gli ostacoli, il che aiuta gli studenti a comprendere meglio i principi avanzati della guida autonoma.

DJI RoboMaster EP Core: caratteristiche

DJI Apri l'SDK: Le infinite possibilità di programmazione vengono sbloccate quando si utilizzano gli SDK (kit di sviluppo software). L'apertura DJI L'SDK è disponibile su RoboMaster EP e supporta oltre 50 porte sensore programmabili. Ciò consente agli studenti di utilizzare i dati in streaming da moduli sensore, video e audio per programmare applicazioni AI e scoprire la vera tecnologia AI.

Streaming di dati video e audio: lo streaming di dati video e audio HD e le immagini stabilizzate forniscono una maggiore precisione di riconoscimento. I progetti e le funzionalità di deep learning come l'analisi dei dati, l'apprendimento dei modelli, il riconoscimento delle scene e la personalizzazione possono essere realizzati con una piattaforma di terze parti.

Dati sull'atteggiamento: codice di flessibilità per i dati di assetto raccolti dal telaio e dai giroscopi gimbal.

Sciame: collega più EP a un computer per eseguire movimenti di sciame attraverso la comunicazione multi-macchina.

Informazioni sulla misurazione della distanza ToF: le informazioni sulla misurazione della distanza fornite dal sensore di distanza a infrarossi consentono di evitare gli ostacoli in modo intelligente e di comunicare con più macchine in modo accurato per una guida autonoma.

DJI Funzionalità e compatibilità di RoboMaster EP Core

Maggiore espandibilità: una piattaforma di espansione personalizzabile consente agli studenti di costruire ed espandere il RoboMaster EP Core come desiderano. L'EP è anche compatibile con gli elementi costitutivi, offrendo ancora più opportunità di apprendimento e divertimento.

Hardware di terze parti compatibile: il RoboMaster EP supporta hardware di terze parti open-source come Micro:bit, Arduino e Raspberry Pi. Questi componenti possono essere collegati e alimentati tramite porte seriali sul controller dello chassis principale. Il PE può anche eseguire l'apprendimento del modello e il riconoscimento della scena tramite piattaforme AI come NVIDIA Jetson Nano e DJISDK ufficiale di, che consente agli studenti di comprendere meglio i principi di funzionamento dell'IA.

Compatibile con sensori di terze parti: il RoboMaster EP è dotato di quattro adattatori per sensori, che semplificano il collegamento e l'alimentazione di sensori di terze parti che misurano input come temperatura, pressione, distanza e altro. I dati sensoriali possono anche essere utilizzati in Scratch, aprendo infinite possibilità di programmazione.

Comunicazione multi-macchina: La programmazione Python consente a più unità del RoboMaster EP di comunicare e interagire tra loro in tempo reale.

Nuovi blocchi di programmazione Scratch: Nuovi blocchi di programmazione Scratch sono stati aggiunti alla sezione Lab dell'applicazione RoboMaster. Sono stati progettati per aiutare gli utenti a ottenere e utilizzare dati sensoriali. Con questi blocchi, gli utenti possono accedere e controllare rapidamente l'adattatore del sensore, il braccio robotico, la pinza, il lanciatore a infrarossi, il sensore di profondità a infrarossi e l'hardware open source di terze parti.

Supporto per più piattaforme e due linguaggi di programmazione: l'app RoboMaster è compatibile con RoboMaster EP e più sistemi operativi, inclusi iOS, Android, Windows e Mac, rendendola lo strumento perfetto per un'ampia gamma di scenari didattici. L'EP supporta due linguaggi di programmazione, Scratch 3.0 e Python 3.6, consentendo a principianti ed esperti di divertirsi con la programmazione.

Incluso

Armatura frontale x1

Piastra di montaggio ruota Mecanum x1

Anello di smorzamento ruota Mecanum x4

Rulli ruota Mecanum x48

Grasso x1

Controller di movimento x1

Bottiglia di palline di gel x1

Porta cacciavite x1

Motore brushless M3508l ed ESC x4

Piastra di montaggio del motore x4

Contenitore di bulloni x1

Occhiali protettivi x1

Protezione dell'albero anteriore a forma di X x1

Supporto per cavo x1

Caricabatterie x1

Batteria intelligente x1

Cavo di alimentazione CA x1

Mozzo interno con filettatura sinistra × 2

Mozzo esterno con filettatura sinistra × 2

Mozzo interno con filettatura destra × 2

Mozzo esterno con filettatura destra × 2

Supporto per anello di smorzamento × 4

Copertura della cabina del telaio x1

Nastro adesivo x1

Indicatore visivo x7

Copertura del telaio x1

Telaio centrale del carrello x1

Controllore intelligente x1

Copertura dell'assale anteriore x1

Base del modulo dell'assale anteriore x1

Giunto cardanico x1

Fotocamera x1

Blaster x1

Contenitore per palline di gel x1

Altoparlante x1

Rilevatore di impatto x4

Cavo della fotocamera x1

Cavo dati 35 cm x1

Cavo dati 23 cm x2

Cavo dati 12 cm x4

Armatura posteriore x1

Armatura sinistra x1

Armatura destra x1

Specifiche

Sensore di distanza a infrarossi

Raggio di rilevamento 0,1-10 m

Campo visivo 20°

Precisione 5%

Braccio robotico

Gamma di movimento Orizzontale: 22 cm, Verticale: 15 cm

Numero di assi 2

Pinza

Portata ca. 10 cm

Servo

Peso ca. 70 gr

Dimensioni del corpo 44,2×22,6×28,6 mm

Rapporto di trasmissione 512:1

Modalità di funzionamento Modalità Angolo, modalità Velocità

Adattatore sensore

Tipo di porta IO, AD

Numero di porte 2

Modulo connettore di alimentazione

Porta di comunicazione bus CAN

Porta di alimentazione USB di tipo A in uscita: 5 V 2 A, porta di alimentazione con pin header: 5 V 4ATX30 porta di alimentazione: 12 V 5 A

Ingresso porta di alimentazione TX30: 12 V

Telecamera

Campo visivo 120°

Risoluzione massima delle foto 2560 × 1440

Risoluzione video massima FHD: 1080/30fps, HD: 720/30fps

Bitrate video massimo 16 Mbps

Formato foto JPEG

Formato video MP4

Sensore CMOS 1/4″; Pixel effettivi: 5 MP

Intervallo di temperatura operativa Da -10 a 40 °C (da 14 a 104 °F)

Rilevatore di colpi

Requisiti di rilevamento Per l'attivazione del rilevatore di colpi, devono essere soddisfatte le seguenti condizioni: diametro del cordone di gel ≥ 6 mm, velocità di lancio ≥20 m/s e angolo tra la direzione del colpo e il piano del rilevatore di colpi non inferiore a 45°.

Frequenza massima di rilevamento 15 Hz

EP Nucleo

Peso ca. 3,3 kg

Dimensioni 320×240×270 mm (lunghezza × larghezza × altezza)

Intervallo velocità telaio 0-3,5 m/s (avanti), 0-2,5 m/s (indietro), 0-2,8 m/s (lateralmente)

Velocità massima di rotazione del telaio 600°/s

Motore senza spazzole M3508I

Velocità massima di rotazione 1000 giri/min

Coppia massima 0,25N·m

Potenza massima in uscita 19 W

Intervallo di temperatura operativa Da -10 a 40 °C (da 14 a 104 °F)

Autista FOC

Metodo di controllo Controllo della velocità ad anello chiuso

Protezione Protezione da sovratensione, protezione da sovratemperatura, soft-start, protezione da cortocircuito, rilevamento anomalie chip e sensore

Controllore intelligente

Latenza Connessione tramite Wi-Fi: 80-100 ms, Connessione tramite router: 100-120 ms, (senza ostacoli, senza interferenze)

Qualità live view 720p/30fps

Velocità in bit massima della visualizzazione live 6 Mbps

Frequenza operativa 2,4 GHz, 5,1 GHz, 5,8 GHz

Modalità di funzionamento Connessione tramite Wi-Fi, Connessione tramite router

Distanza massima di trasmissione Connessione tramite Wi-Fi: FCC, 2,4 GHz 140 m, 5,8 GHz 90 m, CE, 2,4 GHz 130 m, 5,8 GHz 70 m, SRRC, 2,4 GHz 130 m, 5,8 GHz 90 m, MIC, 2,4 GHz 130 m ; Connessione tramite router: FCC, 2,4 GHz 190 m, 5,8 GHz 300 m, CE, 2,4 GHz 180 m, 5,8 GHz 70 m, SRRC, 2,4 GHz 180 m, 5,8 GHz 300 m, MIC, 2,4 GHz 180 m

Potenza di trasmissione (EIRP) 2,400-2,4835 GHz FCC: ≤30 dBm, SRRC: ≤20 dBm, MIC: ≤20 dBm ; 5,170-5,25 GHz FCC: ≤30 dBm, SRRC: ≤23 dBm, MIC: ≤23 dBm; 5,725-5,850 GHz FCC: ≤30dBm, SRRC: ≤30dBm

Standard di trasmissione IEEE802.11a/b/g/n

Batteria intelligente

Capacità 2400 mAh

Tensione nominale di carica 10,8 V

Tensione di carica massima 12,6 V

Tipo di batteria LiPo 3S

Energia 25,92 Wh

Peso 169 gr

Intervallo di temperatura operativa Da -10 a 40 °C (da 14 a 104 °F)

Intervallo di temperatura di carica Da 5 a 40 °C (da 41 a 104 °F)

Potenza di ricarica massima 29 W

Durata della batteria in uso 35 minuti (misurata a una velocità costante di 2 m/s su una superficie piana)

Durata della batteria in standby ca. 100 minuti

Caricabatterie

Ingresso 100-240 V, 50-60 Hz, 1 A

Porta di uscita: 12,6 V=0,8 A o 12,6 V=2,2 A

Tensione 12,6 V

Tensione nominale 28 W

App

App Robomaster

iOS iOS 10.0.2 o successivo

Android Android 5.0 o successivo

Router

Router consigliati TP-Link TL-WDR8600; TP-Link TL-WDR5640 (Cina), TP-Link Archer C7; NETGEAR X6S (internazionale)

Soluzione di alimentazione esterna consigliata per router Laptop Power Bank (corrisponde alla potenza in ingresso del router)

scheda microSD

Schede SD supportate Supporta schede microSD con una capacità fino a 64 GB
